过热 一直是产物稳定可靠运行的大敌，热管理研发人员做产物论证和设计时，需要统筹照顾差异市场主体的需求，在性能指标和综合成本之间到达最佳平衡。

灵活使用红外热像仪，研发人员可大幅提高散热设计各个环节的事情效率。

快速评估热负载

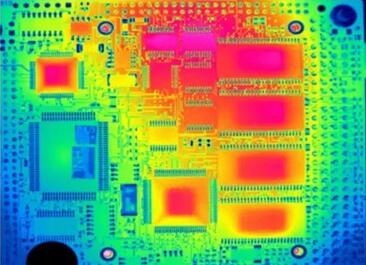

红外热像仪可对产物温度漫衍直观成像，资助研发人员精准评估热漫衍，定位热负荷过大区域，让后续的散热设计更有针对性。

散热方案评估验证

设计阶段会有多种散热方案，FOTRIC红外热像仪可资助研发人员快速、直观的评估差异散热方案，确定技术路线。

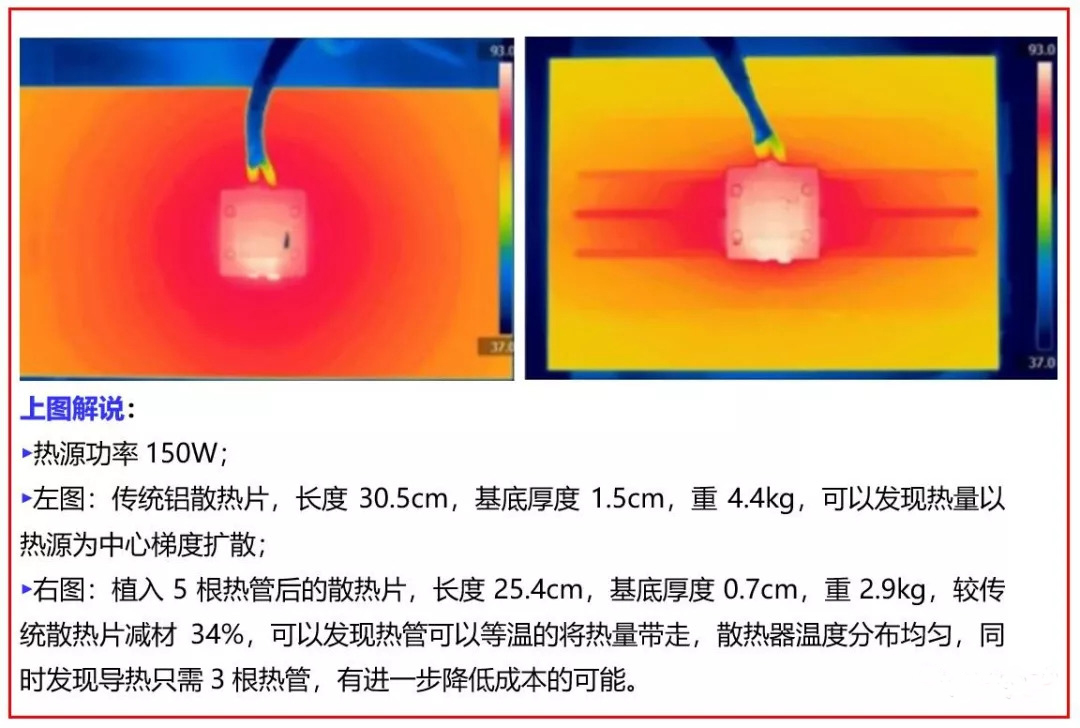

举个例子，将一个离散的热源放置在一个大的金属散热器上，会发生较大的热梯度，因为热量缓慢地通过铝传导到翅片。研发人员计划在散热器内植入热管，到达既减少散热器板厚度和散热片面积，降低对强制对流的依赖从而实现噪音降低，又保证产物恒久稳定事情的目的，红外热像仪可以很好的资助工程师们评估该方案效能。

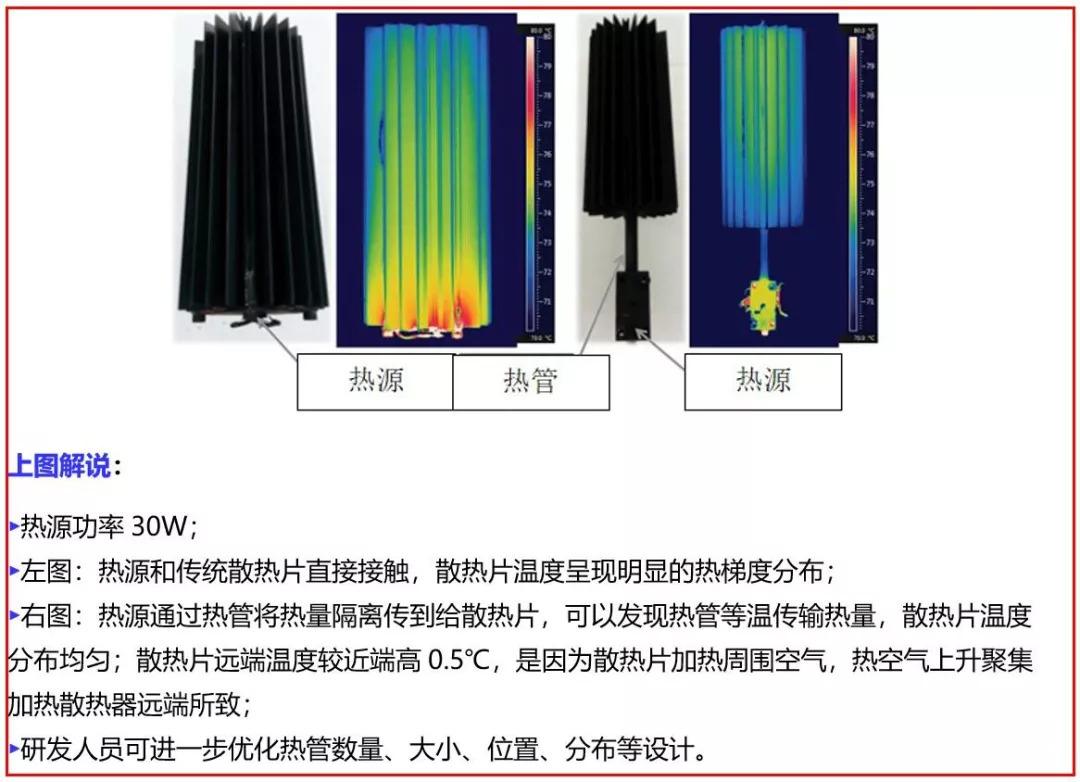

更进一步，研发人员需设计热源和热管散热器的布设和接触。借助红外热像仪，研发人员发现热源和散热器可借助热管，实现热量的隔离传输，这让产物的设计可越发灵活。

散热质料比选

确定散热方案后，研发人员需对供应商提供的差异规格的散热质料进行测试筛选，到达散热指标和成本的均衡。

好比在手机、导航、智能硬件等电子产物中，会使用铝箔贴片、石墨散热薄膜等柔性导热质料用于散热，这些质料有差异品牌、工艺和规格，借助红外热像仪，研发人员可快速评估他们的散热效果，综合考虑性能指标和成本确定合适的质料。

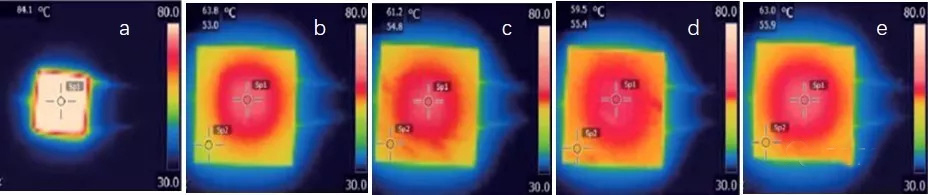

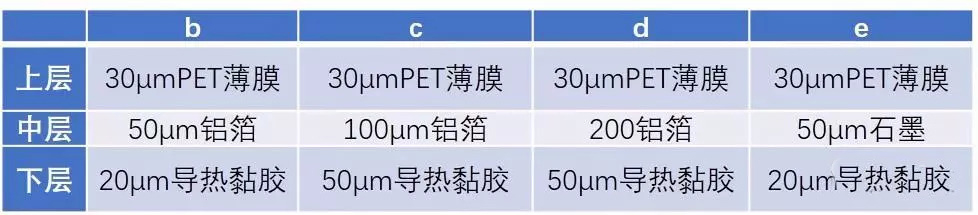

下图为差异规格的散热薄膜质料的筛选对比，其中a为对照组，热源不做任何散热措施，b~d热像图所用散热质料从上到下的微观分层为:

各样品的最高温如下：

▲说明：热源1.3W，25×25mm，导热片50×50mm

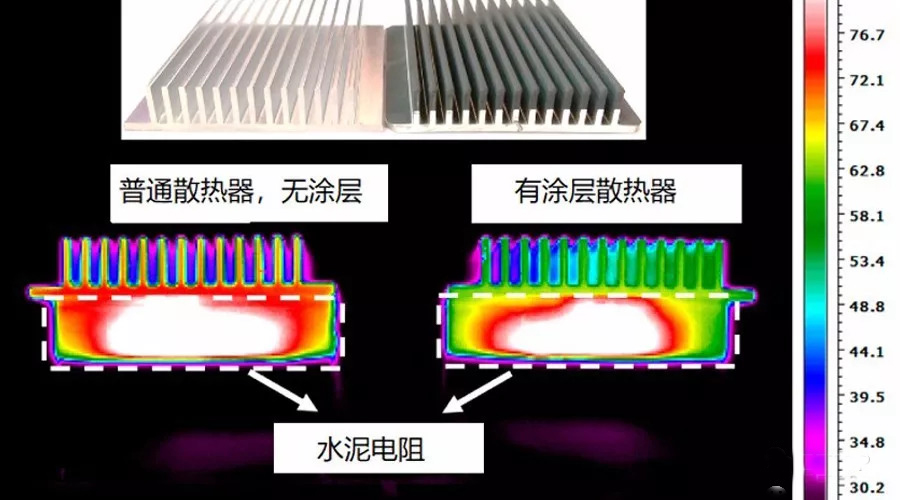

再好比铝合金散热器通常导热性高，但热辐射效率差，可通过超声机械涂层和铠装等技术提高热辐射性能，从而在不提高体积的前提下提高总体散热效能。

▲说明：右侧镀层质料为Al2O3+SiO2

整机验证测试

投放市场前，产物还需做整机测试，以验证散热设计到达规则、尺度要求，并能保证产物稳定可靠运行。验证测试需要模拟差异工况，连续较长时间。红外热像仪可辅助工程师完成产物验证阶段的测试。

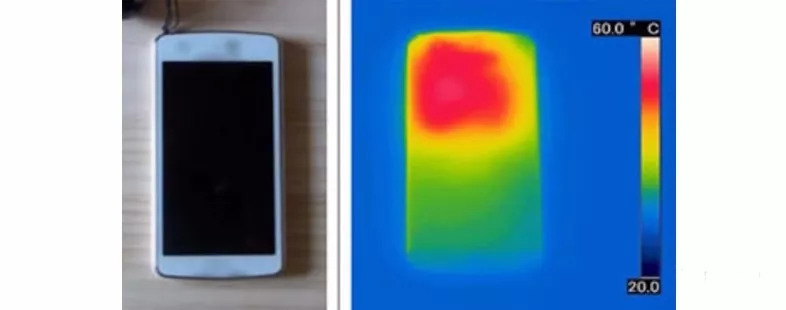

▲手机整机测试

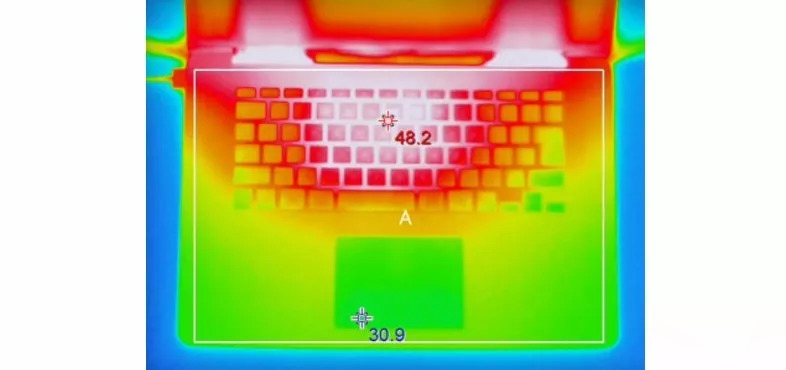

▲条记本整机测试

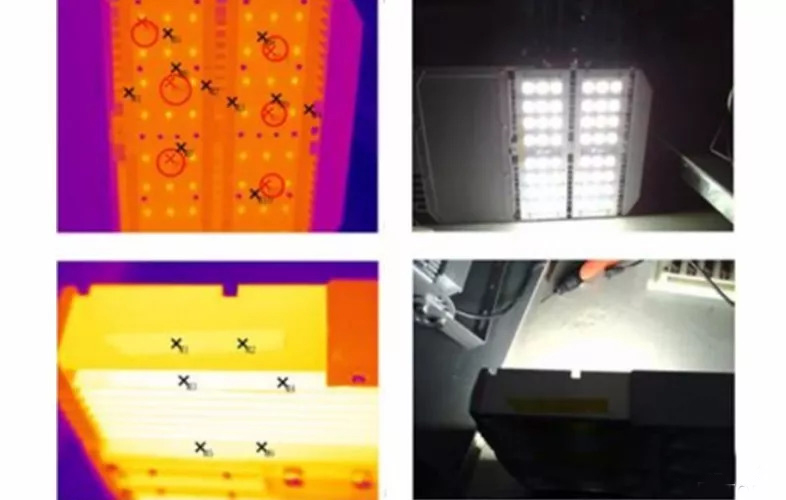

▲LED照明整机测试

豪利777官网作为热像仪、云热像、热像系统的生产厂家，为研发人员提供创新的研发烧像产物，提高散热设计事情效率，助力企业开发有市场竞争力的产物。
