产物介绍

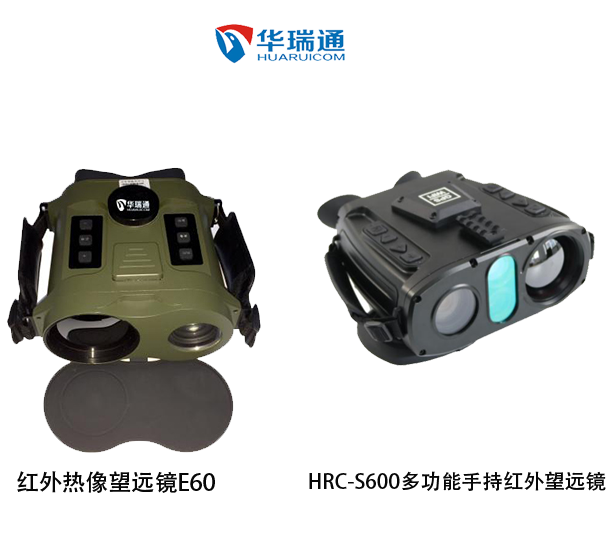

红外热成像侦查仪通过接收物体的红外辐射，经过光电转换形成可视信号，再通过显像设备形成人眼可见的图像。E60型红外热像仪属于被动探测设备，具有隐蔽性好、抗滋扰能力强等特点，同时该型号产物集成星光级CCD，北斗卫星定位芯片等�？�，具有多种功效。
通过使用红外热成像侦查仪，我们可以视察到许多情况下可见光设备无法视察的物体，尤其适用于黑夜、浓烟、云雾等恶劣气候。目前红外热成像侦查仪正发挥越来越广泛的作用，应用领域包罗海关缉私、边防守卫、目标搜索、重点部位监测等方面，是一种理想的夜视侦查仪器。
E60型红外热成像侦查仪的主要特点
1、 体积小、重量轻
2、 作用距离远，约为2.5km
3、 具备拍照、录像功效
4、 多种图像模式调治功效
5、 超常待机时间：最长待机可到达6小时
6、 红外自动聚焦功效
7、 低照度成像视察细节功效
|
序号 |
技术项目 |
参数 |
|
1 |
红外探测器 |
非制冷陶瓷探测器 |
|
2 |
分辨率 |
640×480 |
|
3 |
像元尺寸 |
17μm |
|
4 |
NETD |
40mk |
|
5 |
红外焦距 |
75mm |
|
6 |
视场角 |
8．3°×6.5° |
|
7 |
红外聚焦方式 |
自动聚焦 |
|
8 |
显示器类型 |
OLED |
|
9 |
低照度相机分辨率 |
540TVL |
|
10 |
低照度相机焦距 |
50mm |
|
11 |
低照度相机变焦方式 |
定焦 |
|
12 |
录像 |
支持 |
|
13 |
拍照 |
支持 |
|
14 |
位置/时间标注 |
支持 |
|
15 |
供电电池 |
可充电锂电池 |
|
16 |
图像连续性 |
无挡片校正，保证图像连续性 |
|
17 |
模式选择 |
红外模式下具有自动、场景、设定、海天等模式可调 |
|
18 |
夜视效果 |
红外模式下看清轮廓、低照度模式下看清细节 |
|
19 |
续航时间 |
≥6小时 |
|
20 |
按键数量 |
6 |
|
21 |
开关数量 |
1 |
|
22 |
数据接口 |
1 |
|
23 |
事情温度 |
-20℃～60℃ |
|
24 |
整机尺寸 |
220mm×210mm×100mm |
|
25 |
整机重量 |
≤2000g（含电池） |
整机介绍

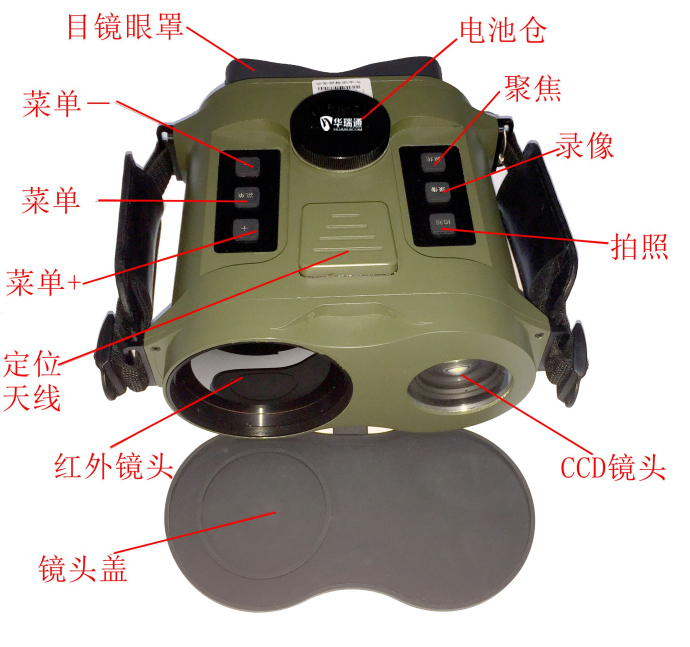

E60型双目热成像侦查仪整机介绍，请参考图整机组成介绍
电源开关及使用
电源开关共有三挡：“CCD”、“O”、“IR”。
1、 当旋动电源开关到 “CCD”档，OLED显示器上将显示低照度图像。
2、 当旋动电源开关到“IR”档，OLED显示器上将显示红外图像，此时通过按键“+”、“-”、“菜单”三个按键来调红外图像下种种模式、伪彩、电子变倍等参数；当按下“聚焦”按键时，红外镜头将进行自动聚焦。
3、 当旋动电源开关到“O”档，设备关机。
切记每次使用完设备后，需将电源开关打到“O”档。
外接数据连接线的使用

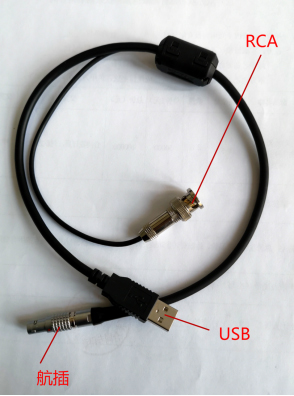

设备配有专用数据连接线，用于外接显示设备（RCA公头）以及与计算机相连的USB接口
如图所示，航插接口与设备相连，数据连接线上有2个功效接口，分别为USB接口，模拟视频接口。
设备开机状态下，通过USB接口可将设备中的图片、视频导入到计算机中。
设备开机状态下，可通过模拟视频接口，将红外图像或者低照度图像输出到外接显示屏上。
注意事项
使用中应制止用此红外热成像侦查仪视察辐射能量大的物体，如不要在近距离视察非常高温的物体，以免损坏探测器。
任何时候严禁用此红外热成像侦查仪对太阳视察，否则将直接烧毁探测器。
由于红外线不能穿透玻璃，如果在车内或室内使用红外热像仪，应打开窗户进行视察，或者在CCD模式下视察。
本仪器属贵重物品，而且进行密封处置，无厂家人员指导，请不要打开机器。
虽然整机经过密封处置，但在使用过程中仍应尽量制止直接置于湿润或淋雨环境中使用本仪器。
不要把充电电池存放在太热或太冷的地方。
不要将充电电池投入火中。
此说明中的图片如与实际不符，请以实际情况为准。
