在变电站中 ，变压器是最重要的主设备 ，每次带电检测必检 ，也是各项测试实验的重中之重。因为它一旦发生事故 ，后果惨重。

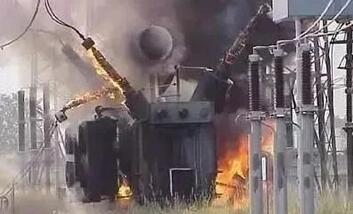

某变电站主变爆炸事故
而变压器的套管 ，作为变压器内部与母线结构的连接部位 ，是变压器上极易发生缺陷的部位之一。对其进行红外检测 ，我们来看一组热像仪拍摄的35kV变压器套管。（热像仪具有远距离非接触测温、全天候成像、透烟透雾的特性 ，是带电检测的有力工具）

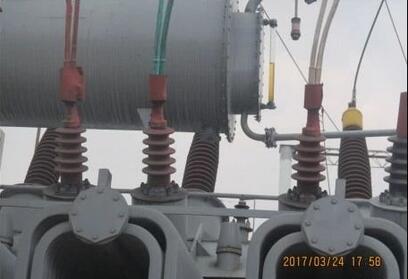

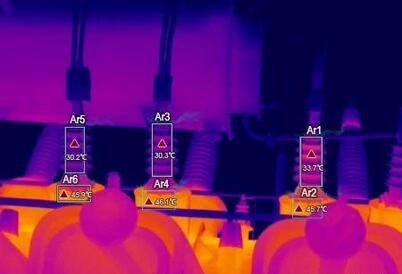

某市110kVXX变电站#3主变压器35kV侧套管红外检测
通过热像图 ，我们发现 ，A相套管温度偏高 ，可能是一处电压致热型缺陷。
然后 ，凭据套管热像图上的温度数据 ，来计算相间温差 ，得出 A相区域最高温Ar1与C相区域Ar5最高温温差为33.7-30.2=3.5K。经过分析 ，从红外图像特征以及最大温差为3.5K ，故判定#3主变35kV套管A相为电压致热型危急缺陷。
为何套管只有2~3K的温差却是危急缺陷？

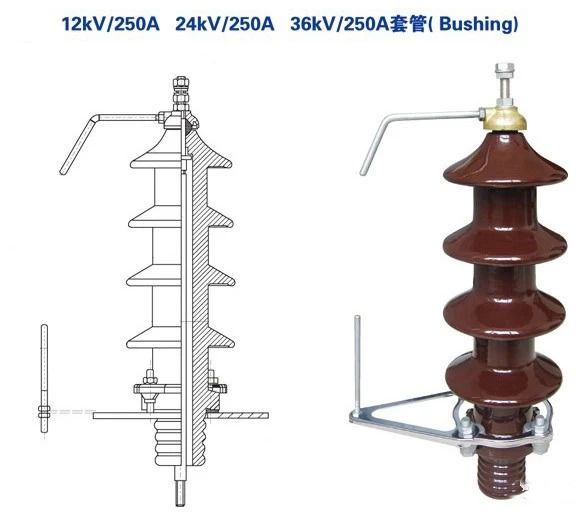

套管结构图
其实 ，变压器套管是将电引入或引出变压器的连接部件 ，它中心是一根芯棒 ，外层是瓷套或者其他绝缘质料。由此 ，我们发现 ，当使用热像仪对套管测温时 ，除了上端的连接部门外 ，套管本体的温度 ，其实是芯棒透过绝缘油传导出来的温度 ，而不是真实的芯棒温度。
故而在事情中 ，若发现瓷套部位有2~3K的温差时 ，芯棒的温差远远不止这些 ，因此当发现瓷套部位到达该温差时 ，设定的缺陷品级都是严重以上。
但是 ，电压致热型缺陷极难发现。主要原因有3个 ，其一：温差太小 ，一般热像仪很难发现如此小的温差 ，而普通热像仪的验收尺度是允许温差2度 ，这自己就已经到达缺陷的阈值了；其二：套管在变压器上 ，变压器自己温升很高 ，是一个强大的滋扰源 ，很容易掩盖套管自己存在的温差；其三：对现场人员的技术要求较高 ，除现场查阅规范、计算温度外 ，也需要他具备富厚的经验和专业的故障判断能力。

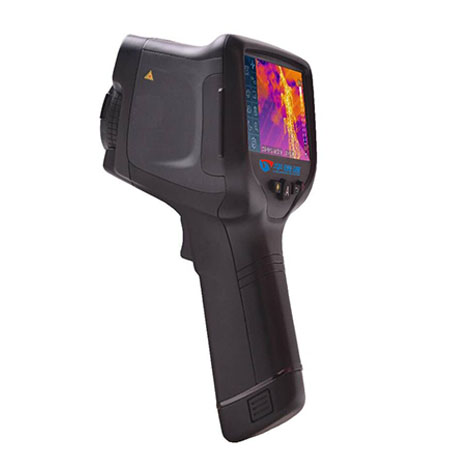

如果有一款热像仪 ，能够解决上述难点 ，无疑是带电设备红外检测的理想工具！豪利777官网手持式红外热像仪 ，专为电力行业量身打造 ，优秀的成像质量让电力设备缺陷无处隐藏。

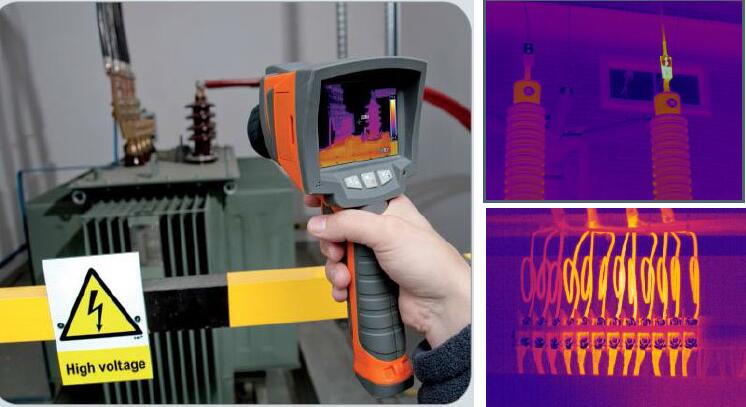

在国网某供电公司做现场检测
豪利777官网红外热成像 ，配备高清640*480探测器 ，还具有高热灵敏度＜25mk(0.025℃) ，敏锐捕捉细小温差 ，发现套管的更多细节。（热灵敏度 ，指热像仪分辨细小温差的能力 ，数值越小 ，分辨细小温差的能力越强）
