提要
我国现阶段的森林火灾防范大多数接纳的措施是宣传教育、由森林防火指挥部部署护林员或其它人员对重点时段、重点区域野外火源进行人工巡查和管理、日常事情防范以护林员进入林区巡护为主、建立灭火扑救队等措施 。
凭据大多数地方的实际情况分析 ，有限的护林员面对大范围的林区资源进行巡护时 ，很难做到较大范围的巡查笼罩 ，而且大多数林区的门路条件欠好 ，到达每个瞭望塔需要花费较长的时间 ，无论是巡查笼罩范围还是时效性都不能满足现阶段日益增长的林区人员活动的监护巡查需要 。
基于这些存在的问题进行分析 ，有效的手段是能够对林区的资源进行大范围、大视野的全天候24小时实时监测 ，能够对林区内的明火或者烟雾自动报警 ，而且能够将火点的位置定位 ，通过这种方式可以解决因人工护林造成的森林防火不足的情况 。
有效的解决手段是利用视频监控技术结合智能化的烟火识别技术 ，对数公里范围内的森林资源进行监测的一种方式 ，通过智能化的森林防火预警手段 ，不仅可以实时监看和记录森林资源的情况 ，同时由于接纳了智能化的监测机制 ，可以通过智能化设备自动完成对森林资源的火灾监测和报警 ，辅助森林防火监测人员完成对森林资源的自动监测 ，由传统的人工监测转变为由机器自动监测的智能化科技手段 ，一旦遇到火灾自动报警 ，及时通知相关的事情人员的一种先进合理的预警机制 ，接纳这种预警机制可以为现阶段森林防火预警提供一种非常有效的解决要领 。
近年来 ，在林业病虫害及森林火灾防护方面 ，市园林局及相关部门已做出了巨大的努力 ，也取得了很大的成效 ，但和少数发达国家相比还存在着一定的差距 ，尤其是在“国家森林都市”、“智慧都市”建设的大潮下 ，建设智慧林业信息化应用管理系统更是迫在眉睫 。
为了�；だ粗灰椎穆袒峁� ，保证市生态建设可连续生长 ，需从体制上建立健全森林防火防病虫害长效机制 ，更需运用技术手段切实提高依法治林、科学管林、预警响应、应急处置和基础保障等森林智慧管理能力建设 ，有效预防和积极扑救发生的森林灾害 ，�；ど肿试春腿嗣袢褐谏ひ的� 。
本方案集信息科学、计算机科学、遥感视察、通讯技术、林政管理、地理信息系统、物联网、云计算、大数据、卫星定位技术等众多学科、理论、前沿科技于一体 ，旨在运用技术手段实现对林业立体化、信息化、智能化管理的目标 。

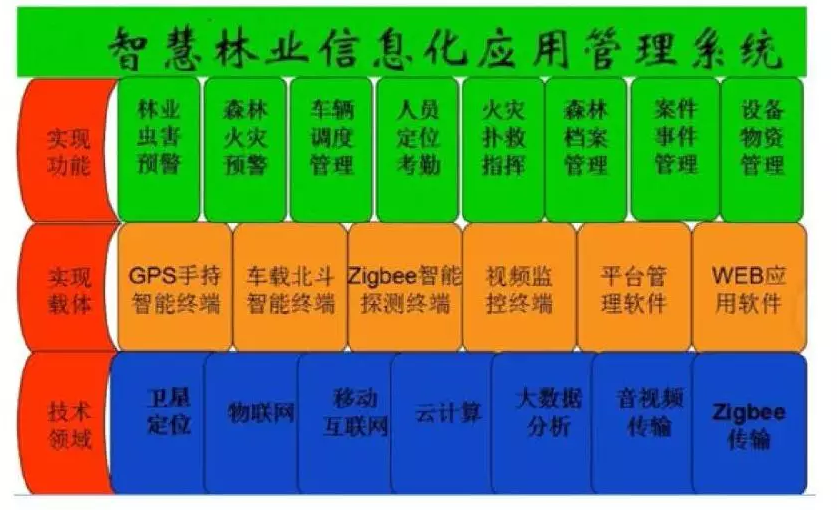

智慧林业信息化应用管理系统功效全景图
智慧林业信息化应用管理系统由基于前端的视频监控子系统、数据收罗及人员定位管理子系统、智能自动监测子系统、车辆调治管理子系统、以及基于后台的森林防火预警管理子系统、森林病虫害预警管理子系统、森林档案管理子系吐渲业林务管理子系统、调治指挥子系统、报表统计管理子系统等组成 。
智慧林业信息化应用管理系统旨在实现：
1) 当护林人员巡检过程中如果发现有森林火灾现象或潜在病虫害发生时 ，可即时通过GPS智能手持设备对潜在病虫害局部进行拍照、描述并实时上传至指 挥中心 ，指挥中心收到信息后 ，系统能够在监控大屏自转动出该条信息内容 ，并实现声光报警提示 ，同时通过上传的经纬度信息自动识别林场位置 。
2)当视频监控画面中泛起烟雾、明火或其它火灾隐患现象时 ，系统自动识别林场位置等相关信息 ，监控中心大屏自转动出该画面 ，实现声光报警提醒值班人员做出判断后进行处置 。
3)当布放于森林中的智能自动探测设备监测到有温度、湿度、烟感等参数有较大变化时 ，系统可按预先设定的参数数值实现黄色、红色预警提醒 ，泛起预警提醒时 ，监控中心大屏自转动出相应位置林区的相关资料 ，并提醒值班人员进行指挥调治处置 。
4)当指挥中心收到省园林局、上级主管部门或护林员、周围群众等监测或视察到的火灾警情通报时 ，系统能凭据通报人员提供的经纬度信息或其它位置信息讯速检索到火灾警情的具体位置 ，并通过调治管理子系统进行指挥调治 。
5)系统可实现市、站、人三位一体的联动分级管理 ，上级主管部门可越级调看下属各级辖属部门的视频监控状态 ，人员事情状态等 。上下级指挥中心司可实现远程电视电话会议、指挥、调治 。
第一部门 方案综述
1.1建设目标
建立《智慧林业信息化管理应用系统》 ，实现“统一平台、全面监管、多级监控” ，实现森林管理科学化、信息化、调治网络化的目标 。从而到达：
1.1.1林业管理信息更流通
恒久以来缺乏有效统一监管平台 。目前各地林业部门自建的监管平台尺度不导致警情数据不能共享 ，上级领导部门无法有效监管 。部门之间信息相同缺乏渠道 。即使是上下级之司也存在的信息孤岛问题 。
1.1.2对事情人员监管更到位
林业系统具有从业人员多、事情内容繁琐、人员不易监管等特点 ，同时现场问题能否第一时间上报至后台调治中心并解决 ，也将会对社会正常生活秩序形成极大影响 。加强人员管理、缩短问题处置时间、提高故障处置效率成为护林事情的要害 。据了解 ，目前我国林业系统护林员队伍大多数为就近聘用的临时工或合同工 ，尽管各级林业主管部门已接纳了种种各样的激励、奖罚措施 ，但由于林园地域广大 ，事情人员众多 ，在没有有效的设备设施及现代化管理工具支撑的情况下 ，管理者对这些巡检护林人员监管无法监督到位 。容易造成警情不能及时发现发现警情后指挥调治无法展开等管理难题 。本方案借助高科技设备更好地实现了护林员和巡查人员的巡查、管理、上报 。
1.1.3车辆、设备、人员调治指挥更快捷
近年来 ，随着生态培育事情的推进 ，林地面积越来越大 ，随之 ，护林育林的事情任务也越来越重 。一旦发生森林火灾等重要警情 ，迅速调治大批人员、车辆及相关设备设施进行救援是最为要害的事情环节 。所以为保证调治指挥事情的有效性 ，给车辆、人员配备现代化的通信管理工具 ，接纳信息化的手段进行管理就成为了一种必须 。
1.1.4森林档案管理更健全
本系统建设后 ，将给市林业系统提供一套完善的、科学的、统一的森林档案管理软件系统 ，包罗但不限于林地面积、育林史、主要树种、树龄、管理单元、责任人、位置信息、生态状况、历史事件等信息将形成电子信息档案 ，还可将森林档案管理纳入预警管理平台便于有针对性预防和警情发生后自动形成历史记录 。
1.1.5警情定位更精确
尽管预防预警事情做得十分周密 ，但自然森业病虫害及意外森林火灾等现象仍不行制止 。当林业主管部门接到群众或上级单元报案后 ，不能对林火警情位置进行精确定位是目前面监最浩劫题 。本系统建成后 ，将接纳经纬度信息编码技术对全市各个林区进行准备定位 ，一旦警情发生 ，我们可以通过卫星遥感视察的经纬度数据进行搜索定位 ，还可以借助模糊查询及视频监控来进行准确定位 。从而保理论上扑救事情更容易展开 。
1.1.6预案处置更专业
在事故状态下 ，如何及时获得专业解决方案 ，同时得到有关事故处置的资源漫衍和可使用情况、周边地形地貌、气象资料、历史上同类事件的处置等 ，以便于管理人员迅速作出决策 ，调集资源 ，第一时间作出响应 。
好比某林区发现美国白蛾 ，就需要药物库存、调集渠道、喷洒飞机的可用情况作为紧急方案自动显示 ，相关区域的收到警示进行视察虫害的漫衍范围及相关的防治措施等资料也自动进入管理人员视野 。
1.2建设意义
1.2.1统一平台、资源共享如果由每个乡林业监管部门都自行组建自己的运行平台 ，配备系统技术管理人员 ，会造成系统的重复建设、增加运行成本 ，而且由于差异营运平台的数据尺度和格式纷歧 ，资源也得不到共享 。因此 ，从社会整体利益出发 ，建立统一的森林防火监控运行平台很有意义 。
1.2.2事前监督与事后核查并举智慧林业信息化应用管理系统是一种“事前监督与事后核查并举”的方式 ，它尽可能地做到“防范于未然”；若在全市统一的网络中实现统一的数据格式 ，可以向各有关部门开放监控终端窗口 ，分条理地进行监督管理 ，也便于政府相关主管部门宏观了解森林防火形势 。在要害时刻 ，可以对突发森林火灾的特定作业工具进行监控(掌控) ，通过配套的森林防火客户端应用软件 ，对运行数据进行宏观分析 ，为政府领导决策指挥提供资助 。
1.2.3提升林业管理事情信息化水平建设市级智慧林业信息化应用管理统一平台 ，是依靠高科技手段从源头上来解决森林管理难题 ，增加动态监管手段 ，能显著提高紧急救援和应急调治指挥能力 ，对增加新形势下森林防火、防病虫害等事情的科技含量和提升信息化水平等具有深远意义 。
1.2.4增加经济效益和社会效益经济效益分析:
统一平台的建设 ，可防止类似项目盲目、低水平地重复投资建设 ，全市可节约几千万元甚至上亿元的社会资金；
事前监督与事后核查并举 ，降低森林火灾发生率 。系统建成后 ，每年由消除隐患带来的经济效益不行估量；
选择最佳救援方式 ，科学部署调治 ，降低管理成本 。
系统对林区实行动态监管 ，自动更新数据 ，大大减少定期森林资源清查耗费的巨额资金投入 。
社会效益分析:
统一平台为各相关管理部门提供有效的监控手段 ，加强森林防火预警事情中的实时监管力度 ，防止渎职事故发生 ，随时掌握森林防火状况 ，为宏观决策提供科学依据；
由预防为主、降低宁静事故发生率所带来的社会安宁 ，其社会效益不行估量；
实现森林防火事情由被动灭火向主动防御转变；
降低事情强度 ，提高事情效率和森林防火管理水平 。
为构建和谐社会、实现伟大中国梦打好坚实基础 。
1.3设计原则
依照用户方对系统的基本要求 ，本着架构合理、宁静可靠、产物主流低成本、低维护量作为出发点 ，并依此为客户提供先进、宁静、可靠、高效的解决方案 。
架构合理：就是要接纳先进的技术合理架构系统 ，使整个系统宁静平稳的运行 ，并具备未来良好的扩展条件 。
稳定性：只有稳定运行的系统 ，才气确保智慧林业信息化管理系统平稳运行 ，系统的技术先进性是系统高性能的保证和基础 ，同时可有效地减少使用人员和系统维护人员的麻烦 。
宁静性：系统必须是宁静的系统 ，确保系统可靠运行 。
可扩展性：保证当用户有更多的要求时 ，引入的新设备可以顺利的与本次配备的设备配合事情 ，进一步扩展与提高系统的性能 。
产物主流：系统是否接纳当今主流产物 ，关系到系统的整体质量和未来能否得到良好技术支持以及完整的技术文档资料 。
技术先进性：在设备选型时 ，我们将主要依据用户提出的具体要求 ，同时考虑产物的技术先进性 ，产物是否为主流产物 ，产物技术资料的完整性 ，保证用户得到良好技术支持的条件 ，也是保障用户投资的基本条件 。
低成本低维护量：有良好的性能价格比 ，所接纳的产物应是简单、易操作、易维护、高可靠度的 。系统是否具有优良的性能价格比是判断一个系统优劣条件的重要依据 。系统的易操作和易维护性是保证非专业人员使用好一个系统的条件 。高可靠度是保障系统运行的基本要求 ，也是易维护性的保障 。
1.4设计依据
《宁静防范工程技术规范》（GB50348-2004）
《宁静防范系统验收规则》（GA308-2001）
《中国人民共和国公共宁静法》
《视频安防监测系统技术要求》（GA/T367-01）
《报警图像信号有线传输装置》（GB/T6677-96）
《宁静防范系统通用图形符号》（GA/T74-94）
《宁静防范工程法式与要求》（GA/T75-94）
《宁静技术防范产物管理措施》国家技术监督局 公安部令第12号
《电气装置安装工程施工及验收规范》（BGJ232.90.92）
《无线局域网尺度》(IEEE802.11)
《建筑物防雷设计规范》(GB 50057-94)
《钢结构工程施工质量验收规范》(GB5025-2001)
《中华人民共和国森林法》
《中华人民共和国环境�；しā�
《森林防火条例》
《森林重焚烧险区综合治理工程项目建设尺度》
《森林资源非空间数据》(DF01-1110)
《林业数字矢量基础地理数据尺度》(DF01-1311)
《林业政策规则数据尺度》(DF01-1410)
《林业文献资料数据尺度》(DF01-1430)
《中华人民共和国森林法》全国人民代表大会1998年4月
《中华人民共和国森林法实施条例》国务院 ，2000年1月
《中华人民共和国森林防火条例》国务院 ，1988年3月
《全国生态环境建设规划》国务院 ，1988年10月
《国务院办公厅关于进一步加强森林防火事情的通知》国办发[2004]33号
《中共中央国务院关于加快林业生长的决定》中发[2003]9号
《全国森林防火“十五”计划及2015年规划》 2001年12月
《国务院办公厅关于进一步加强森林防火事情的通知》国办发[2004]33号
《国务院办公厅关于切实加强当前森林防火事情的紧急通知》 国办发现电〔2006〕11号
《中华人民共和国无线电管理条例》中华人民共和国国务院、中央军事委员会令（第128号）
以及其他行业相关政策文件及建设尺度

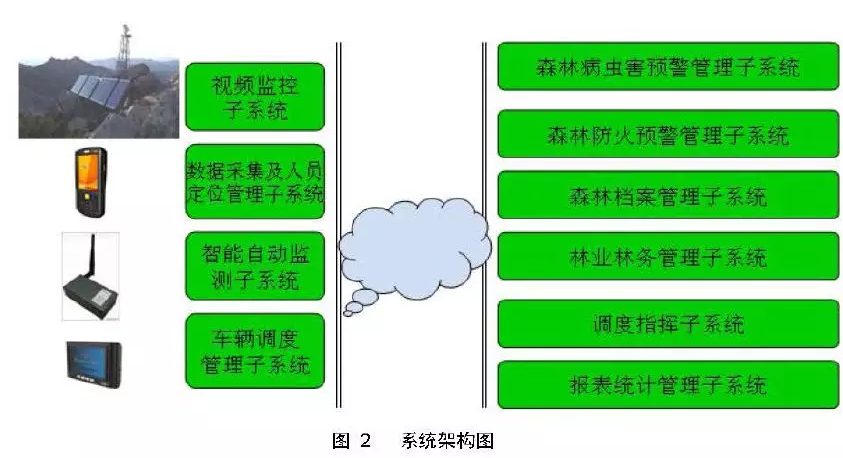

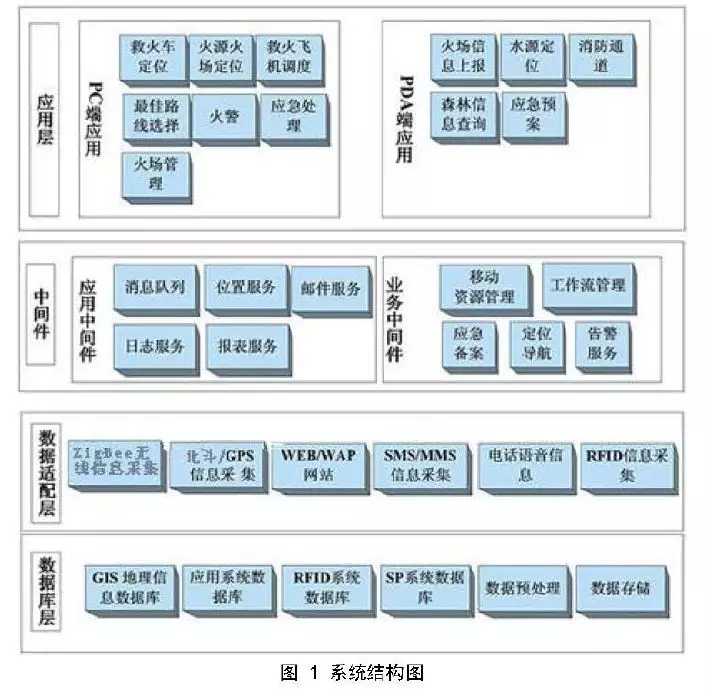

1.5系统架构
凭据市林业实际管理事情需要 ，系统设计为市、林场二层平台 ，接纳自下而上逐层汇接的方式组成树形网络管理架构 ，市级平台支持向上接受省级平台的调治、管理 ，向下接入林场台(或林业站) ，实现对所辖林业站进行接入监控 。市级和林场平台组成结构相同 ，各层林业站站端结构相同 。
市级平台范围内所有林业站点资源和视频的统一监控 ，完成对市森林公安局所属的所有视频资源调治、管理、控制 ，并与林业局其它系统互联 ，实现各业务之间的资源共享和调用 ，同时凭据需要将所辖视频资源共享给地域或国家林业部门 。以下为市级平台结构 。
第二部门 森林防火预警管理子系统
2.1系统概述
森林防火预警管理子系统主要由前端的视频监控预报子系统、林火自动监测子系统和人员定位巡检上报子系统以及后台森林防火事故预案管理子系统、林火扑救调治指挥软件�？樽槌� 。
火警预报信息源主要来源于三个方面：一是安装于林地山顶要害位置的视频监控摄像设备会将监控画面实时传送至监控指挥中心 ，当画面中有烟、火等森林火灾迹像发生时 ，烟感测温智能摄像机会自动捕捉火灾迹像画面 ，并通过后台软件自动将该画面自动在监控大屏上弹出 ，同时引发声光报警器事情；二是安装在林地旅游景区与周围群众不易接触或巡检人员不易行至的地方的林火自动监测设备会将探测到的烟感、温度、湿度数据实时传送至监控中心 ，并按后台预警管理软件按国家尺度设定差异品级的预警报警 。每个探测区域计算值 ，分别显示为差异颜色 ，在橙色以上时发出报警 。三是护林巡检员在巡检过程中如果发现有火灾隐患 ，借助手持智能终端设备向指挥中心上报 。
无论是哪种渠道获取的森林火警预警信息 ，系统都能自动调动预警点四周的视频监控摄像机向预警报警点转动并在监控大屏上实时弹出视频监控画面 ，同时引发声光报警器事情 。

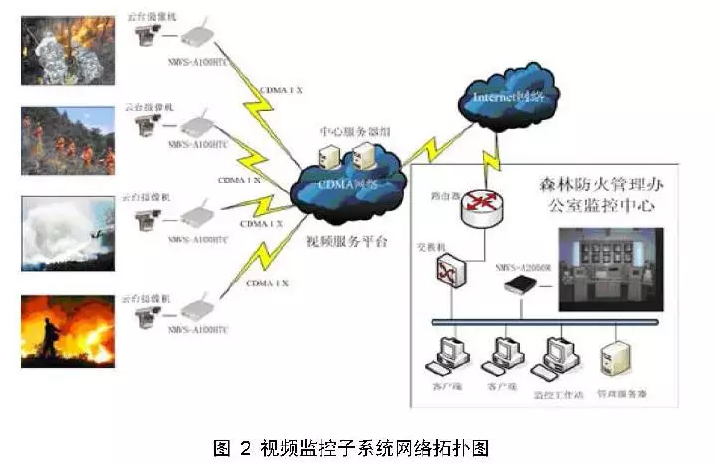

2.2森林防火视频监控预警子系统
2.2.1系统概述
通过林业视频监控预警管理子系统实现森林防火事情智能化 ，事情人员只需坐在办公室拖动鼠标 ，就可视察远在几百公里外的林区 。并在发生紧急情况时 ，可以及时看到报警点和关联的视频图像 。
视频统一平台部署乐成后 ，支持Pc客户端方式浏览视频 ，也支持指挥中心大屏方式浏览视频 。充实考虑视频来源地的出口带宽 ，统一规划 ，防止争用带宽造成的图像卡 ，延迟 。从业务视角组织所有视频资源 ，而不是凭据网络结构排列视频资源 。
管理业务架构与网络拓扑低耦合 ，同时满足、林场二级平台的业务建设需求 ，而且最大化利用已建设的网络资源和遗留系统 。简化数据传输层级减少传输层级可有效减少故障点 ，减少网络延迟 。
林业部门可以轻易实现通过联网的计算机进行远程监控及直接调看前端图像或录像资料 。系统能实现对所管辖林区的各个监控点全方位实时监控 ，而且运用经纬度信息定位技术 ，可将国家相关部门通报的火灾经纬度信息直接输入市管理平台 ，从而快捷地对警情所在进行定位 ，提高应急指挥效率 。
接纳最易实现的客户端／服务器模式 。林场作为服务端 ，对外提供视频服务 ，报警服务 ，数据上报服务等 。上级单元作为客户端 ，享受下级单元提供的数据服务 。上级单元可以通过下级单元部署的流媒体服务 ，检察林场的营林 ，防火 ，生产 ，存储 ，运输等情况 。
差异级别单元的区别是 ，高级别单元能访问更多的监控域 ，而且享有优先访问权 。
监控域(林场)向远程域(上级单元)上报警情 。支持只上报直接上级单元 ，也支持上报给全部上级单元 。由火警自动识别系统或人工发现的报警 ，都需要先经过核实过程 ，核实确认后 ，有权限的事情人员可以做警情上报操作 。警情上报的目的是 ，让上级单元的系统(好比监控中心子系统)自转动出报警 ，显示报警相关的文字 ，图片 ，视频信息
2.2.3系统功效
森林防火视频监控预报子系统有视频图像收罗、云台码流收罗、林火图像识别、林火报警和交互确认、云台模拟、云台控制、林火定位、云台姿态校正等功效 。
详细功效如下：
数字视频解码：收罗来自林火监测子系统传来的视频信息 ，通过视频收罗驱动将视频信息转换成指定的图像 ，以便进行林火图像的识别 。
云台码流收罗：云台码流收罗�？槭窍低车慕涌谀？橹� ，卖力接受来自林火监测子系统传送来的云台码流 。云台码流是通过主控室Pc机的串口设备管理器接入端(Rs232)传入的 ，云台码流收罗�？橐谰菔孪仍级ǖ穆肓鞅嗦牍嬖� ，对云台当前的行动信息进行解析 ，判断云台当前的水平旋转偏向、垂直旋转偏向以及预制位的信息 。
林火图像识别：林火图像识别�？槭橇只鹗侗鸨ň低呈迪只鹪痔讲獾囊� ，它充实利用森林配景图像与火灾、烟雾图像在光谱特征、空间几何特征上的差异 ，运用通用的图像处置要领和识别技术 ，对林区图像进行分析 ，并凭据火灾蔓延面积、相似度等的变化来判断林区图像上是否有疑似火点 。
云台模拟：云台模拟�？榇χ玫氖堇醋栽铺肓魇章弈？� ，凭据码流收罗�？榻馕鲈铺ǖ男卸约霸ぶ梦坏男畔� ，计算当前云台的水平旋转角度和垂直旋转角度 ，建立“软云台”来实时的模拟实际云台的运动状态 。

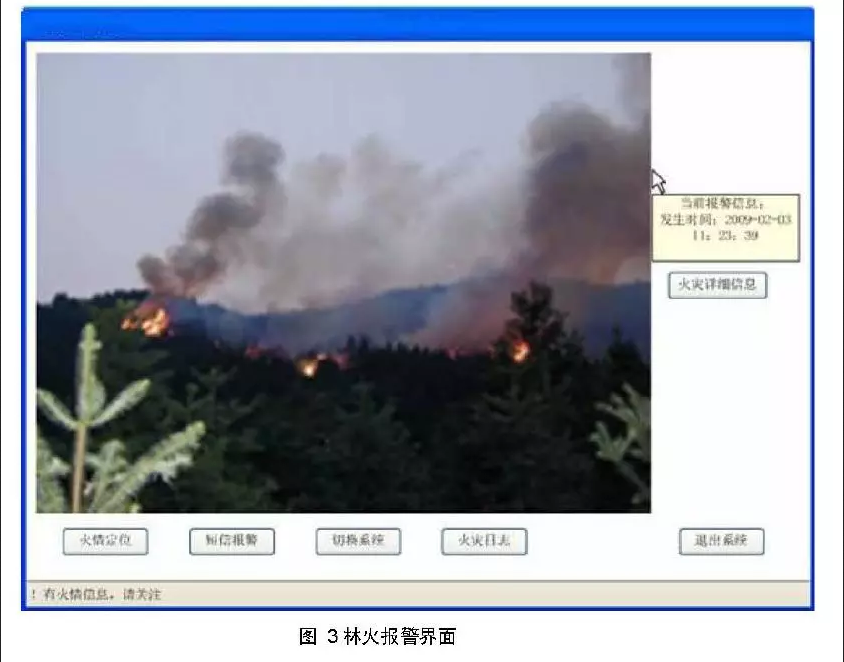

林火报警和交互确认：一旦林火图像识别�？榕卸铣鐾枷裆嫌幸伤苹鸬� ，林火报警�？榛崃⒓捶⒆魃獗ň畔⒁曰叫鸭嗖馊嗽� ，监测人员通过目视分辨有疑似火点的图像 ，确认该区域是否发生了森林火灾 ，如果确认有火灾 ，系统发出正式的林火报警信息 ，并向云台控制�？榉⑺退ㄔ铺ǖ闹噶�；如果没有火灾 ，系统解除报警 。
2.2.4系统优势和特点
自动预警
林火图像识别�？榕卸铣鐾枷裆嫌幸伤苹鸬� ，林火报警�？榛崃⒓捶⒆魃獗ň畔⒁曰叫鸭嗖馊嗽� ，到达自动预警的目的 。
火灾现场定位
利用前端收罗系统中的数字云台 ，在地理信息系统里将每一个监控点进行地址编码 ，同时将每一个监控点的坐标直接落实在电子地图上 ，这样地理信息系统一旦接收到特定编码的数字云台回传的位置数据 ，通过建立特定的位置转换数学模型 ，实现定位功效 。同时 ，系统具备实现人工定位功效 。
火灾日志管理
系统运行时 ，系统自动记录何地、何时发生过何种火灾 ，并可以查询 ，便于进行森林火灾历史数据的管理 。
系统特点
远程视频监控以直观 ，真实 ，有效而被广泛应用在许多重点防范地域 。远程视频监控能在森林发生火灾前及时发现火情 ，从而起到预防火灾的目的
远程视频监控能在森林发生火灾时把现场的图像传回指挥中心 ，指挥中心通过监视前端摄像机图像指挥调治救火 ，最大限度的能减小火灾造成的损失
远程视频监控能真实记录火灾发生前救火过程中以及救火以后现场的真实情况从而对火灾进行处置 ，提供有效真实的资料
在林区各消防晾望塔制高点架设红外低照度全天候摄像机各一台 ，笼罩半径2公里 ，视察周遭12平方公里森林火情 。对初生机情 ，做到及时发现 ，及时救护 。使火灾隐患消亡在萌芽状态
从消防晾望塔至林区管理指挥中心通过无线传输 ，不受距离限制 ，可以把前端图像传输至监控管理中心 。森林防火消防中心可对火情及现场情况进行实时视察 ，以便及时了解现场情况协调调治指挥
林区监控管理指挥中心通过无线远程对前端设备进行长焦 ，短焦控制 ，对云台进行上下 ，左右控制
林区监控管理指挥中心能记录火情发生 ，生长和消灭的整个过程 ，对以后的火情的预防 ，治理提供真实有效的直观资料 。
2.3林火自动探测预警子系统
2.3.1系统概述
凭据LTT1172—95《全国森林火险天气品级》行业尺度 ，共考虑了5个火险气象因子 ，即：①森林防火期内每日最高空气温度 。②森林防火期内每日最小相对湿度 。⑧森林防火期内每日前期或当日的降水量及其后的连续无降水日数 。④森林防火期内每日的最大风力品级 。⑤森林防火期内生物及非生物物候季节的影响订正指数 。
用①+②+⑧+④一⑤得出的数值与森林火险天气品级尺度值进行比力得出森林火险天气品级 。其中一级没有危险；二级低度危险；三级中度危险；四级高度危险；五级极度危险 。
本系统设计主要通过传感器丈量大气相对湿度和空气温度、降水、风力四个参数来间接反映可燃物含水率的巨细 ，作为预报和监测森林火灾发生的重要依据 。第五个因素订正系统凭据现场情况进行修正 。
基于以上原理 ，针对重点防火林区、巡察人员不易走到的地方以及与周围游客、群众接触较为密切、缺乏通信基本设施的林区 ，接纳基于Zigbee技术的无线传感器网络 ，将林火自动探测传感器以间隔周遭60米左右的距离散布到森林中 ，当探测节点获取相关的温度、湿度等数据信息后 ，节点凭据自己的位置自动组成无线监测网络 ，自动向后台指挥中心传输 ，后台指挥中心借助分析管理系统实现自动预警管理 ，在GIs系统地图上显示区域火警品级 。
实现无盲区的火警告警 。林火自动探测传感器体积小 ，易安装 ，功耗小 ，一片林区 ，只需安装一套太阳能供电设备即可满足对整个林区林火自动探测传感器供电 。
利用小型传感器和zlgBee无线传输网络不会影响森林内部的正常运转 ，不会影响生物的正常生息 ，是一种有效又无害的检测方式 。
2.3.2zigBee技术介绍
zigBee无线传感器网络是由大量无处不在的、具有通讯与计算功效的微小传感器节点组成的信息收罗网络体系 ，它们能够协作地实时监测、感知和收罗种种环境或监测工具的信息 ，并对其进行处置 。
zigbee是一种低速率、低成本、低功耗的短程无线网络通信协议与其他无线网络技术相比 ， zigBee技术具有数据传输宁静可靠、组网简易灵活、设备成本低、电池寿命长等奇特的优势 ，在工业控制领域中展现了深厚的生长潜力和广阔的市场应用前景 。
将基于zigbee的无线传感器网络应用在森林火灾监测系统中 ，可实现对笼罩森林内的任意所在的温湿度等信息在任意时间的收罗、处置和分析 ，而且还能大大提高系统的可扩展性 ，降低设备维护的成本 ，优化整个系统 。

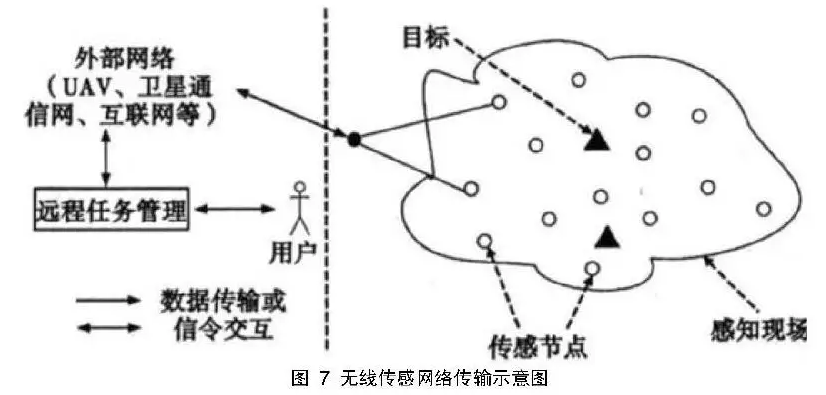

2.3.3zigbee无线传感网络示意图
2.3.4zigbee自组网设计
我们接纳zlgBee技术所接纳的自组织网 。自组织网接纳的是动态路由方式 ，所谓动态路由是指网络中数据传输的路径并不是预先设定的 ，而是传输数据前 ，通过对网络其时可利用的所有路径进行搜索 ，分析它们的位置关系以及远近 ，然后选择其中的一条路径进行数据传输 。
在我们的网络管理软件中 ，路径的选择使用的是“梯度法” ，即先选择路径最近的一条通道进行传输 ，如传不通 ，再使用另外一条稍远一点的通路进行传输 ，以此类推 ，直到数据送达目的地为止 ，在传感器网络使用过程中 ，部门传感器节点由于能量耗尽或环境因素造成失效 ，也有一些节点为了弥补失效节点、增加监测精度而增补到网络中 ，这样在传感器网络中的节点个数就动态地增加或减少 ，从而使网络的拓扑结构随之动态地变化 。
所以传感器网络的自组织性能够适应这种网络拓扑结构的动态变化 ，在某一个通道不能正常事情的情况下 ，依然可以监测到森林的各项指标数据变化 ，提高了数据监测与传输的可靠性与宁静性 。

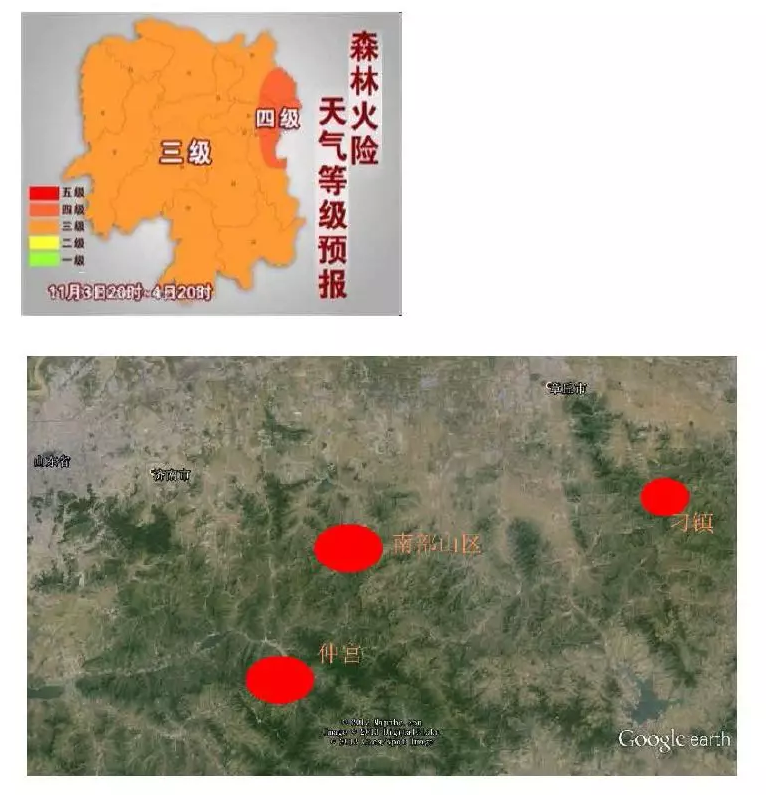

2.3.5火灾预警管理平台
前端探测器取得各林区的气象资料后 ，凭据国家尺度计算预警品级 ，然后凭据现场情况修正数据 ，得到全市范围内林火预警漫衍图 。
由于现场的数据是实时更新的 ，管理人员可以第一时间作出判断 ，并凭据管理预案 ，要求一线巡检人员加强巡逻管理 ，须要时禁止人员动火 ，甚至禁止人员上山 。
2.4人员定位巡检上报子系统
森林火灾是森林最危险的敌人 ，也是林业最可怕的灾害 ，它会给森林带来最有害 ，最具有毁灭性的后果 。
尽管现代化的技术手段在森林火灾预防方面起到很大的作用 ，但作为林业管理最紧要的事情 ，森林防火最主要还是靠人防与技防相结合的手段方能较为全面实现警情早发现 ，灾情早处置 。
所以尽管我们接纳了远程视频监控火灾预警、林火自动探测技术 ，但是鉴于森林火灾起因的庞大性 ，须要的技术防范力量与护林人员日常巡检两者对于森林火灾预防事情缺一不行 。
而本系统中给森林巡防人员配备智能手持终端将会使我们的护林巡防人员更及时、更便捷、更精准地向上级主管部门汇报火灾隐患 。
能手持终端在森林火警预警领域使用要领与在森林病虫害预警管理上使用要领类似 ，详见本方案第二部门 ，本章不再赘述 。
2.5森林防火设备和消防器材管理
为保障森林消防设备的完好无损 ，做到存放有序 ，取用方便 ，保证发生火灾后能正常使用 ，需要在平时对消防设备严加管理、定期检查、维修、调养 ，种种扑火器具要分类存放 ，整齐有序 ，取用方便；风力灭火机、油锯等器械要定期调养和维修；对易受潮生锈的工具要定期调养、通风和晾晒；器械及工具禁绝外借 ，更禁绝丢失 ，尤其易爆物品(灭火弹)要严加管理和检查 ，防止发生事故；严格收支库制度和手续 ，保证不发生丢失 ，短缺现象 。
2.5.1解决方案
鉴于以上森林防火设备和消防器材管理需求现状 ，本系统从森林防火消防物资管理出发 ，接纳了RFID技术实现了物资的自动识别和信息化的管理 ，建立了一个对森林消防设备的发放、收支库、射频识别及定位、智能管理的数字化平台 。

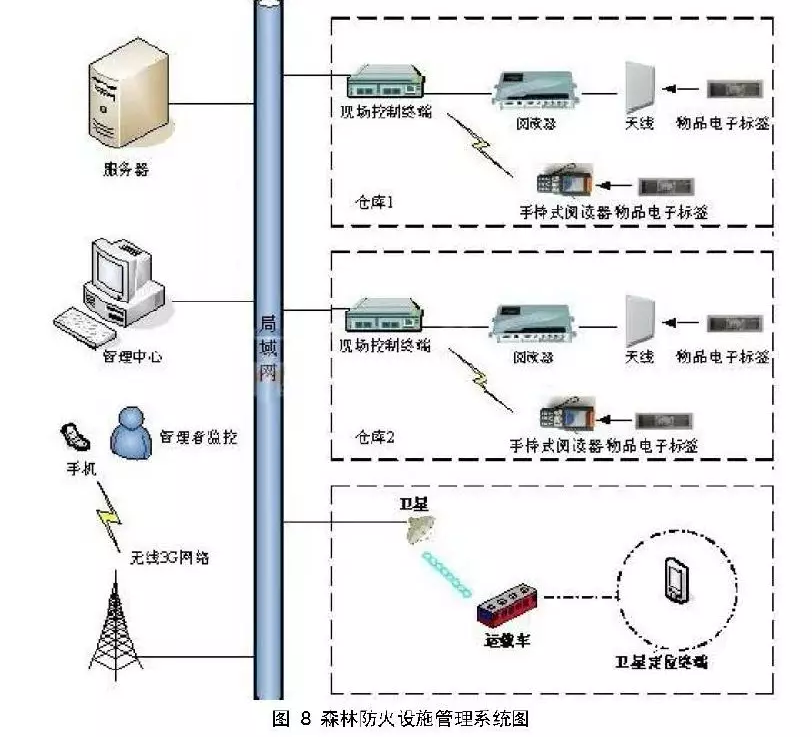

2.5.2系统组成
常前端部门：配置有源查找型物资电子标签；
常读写部门：配置移动物联网RFID手持终端
常后台部门：中心服务器及管理软件各1套

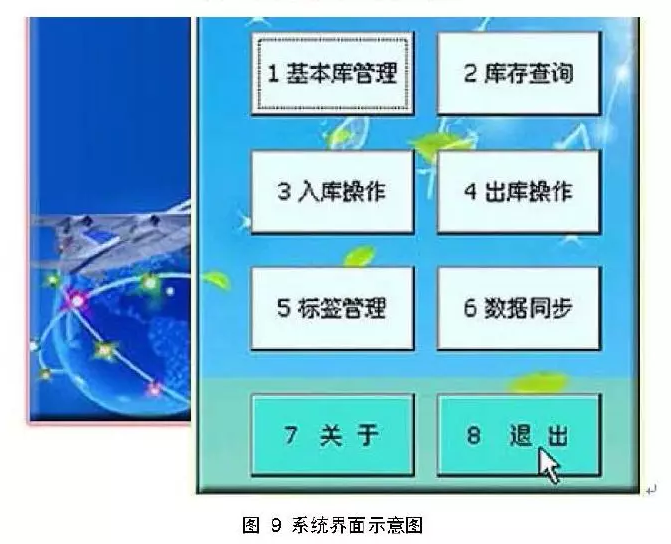

2.5.3实现功效
系统接纳先进的RFID技术 ，有效、准确、快速的对进出物资进行信息自动识别、收罗、记录、上传、查询、统计 ，从而建立起森林防火消防设施管理的数字化信息管理系统 。
1．有效的解决了无线电的滋扰问题；
2．能高效的实现库存的监控；
3．实时、准确地统计相关信息；
4．接纳无线数据传输；
5．批量读取标签 ，大大提高了收支库的效率 。
6自动提醒到期应维护的设备 ，对“零检验”设备实现自动提醒 。
6森林防火事故预案管理子系统
为便于森林防火事情迅速有效开展 ，结合当前森林防火管理现状开发了一套事故预案管理子系统 ，发现火灾或火灾隐患后可迅速、有效联动相关单元、责任人员、车辆、火灾扑救物资等 ，损失扑灭火灾 ，将损失降到最低 。
第三部门 森林病虫害预警管理子系统
3.1系统概述
森林病虫害防治 ，是指对森林、林木、林木种苗及木材、竹材的病害和虫害的预防和除治 ，是国家林业事情中的重要常态性事情 。森防人员要定期进行辖区内林业有害生物的全面普查或专项视察 ，掌握其发生、漫衍 ，以及危害森林资源的状况；发现枯死树和其他异常现象时 ，要及时进行视察采样并实时监控 。
进入防治事情的前提是能及时、准确地掌握灾情 ，森林病虫害预警管理系统以巡查、巡防为主要切入点 ，建立一套即时发现即时上报 ，即时上报即时预警 ，即时预警即时处置的信息化电子管理平台 ，旨在把及时的森林病虫害消灭于萌芽状态 。
3.2系统架构
森林病虫害预警管理系统由“嵌入式的工业级GPs手持智能终端+专业森防护视察软件+森林病虫害预警管理软件”组成 。
适用于林业有害生物视察事情 ，它以数字化的地图(栅格或矢量)作为视察底图 ，利用内置的GPs设备进行空间定位和导航 ，通过可视化的界面进行数据的记录 ，并实现与Pc机的无缝连接 ，视察结果直接进入本级森林病虫害防治系统数据库 ，本级森林病虫害防治系统数据库可与上级及市数据库同步接收 。简化基层视察数据的处置法式 ，提高汇总精度与事情效率 。
3.2.1工业级卫星定位手持智能终端
该手持终端是一款运用卫星定位技术 ，专门应用于林业人员管理的移动计算终端 。该设备是为实现林区、景区信息化、智能化而开发的专业产物 ，是林业事情者的智能移动事情终端 ，是智能手机、卫星定位手持机等多种设备的完美集成 ， ，一机在手随时无忧 。
随时随地通讯无阻、精准定位、收罗同步数据 ，是护林员日常事情、巡护管理、森林资源普查等的全能助手 。
3.2.2林业警情上报软件
林业警情上报软件是专门为智慧林业系统开发的一款PDA端应用软件 ，它可将警情种类(林病、林虫、森林火灾可选)、林场编号、林场警情照片、警情位置描述、警情危害水平描述 ，警情处置建议等信息以及自动匹配的位置信息、陈诉人信息一并实时上传至后台管理软件 。
后台管理软件依据警情种类自动分配到相应的管理子系统数据库 。并形成电子档案 。
3.2.3森林病虫害预警管理软件功效
森林病虫害预警管理软件是森林病虫害预警管理子系统的核心�？� ，也是智慧林业信息化应用管理系统平台软件的主要组成部门 。它是实现林业病虫害问题预警预防、早期处置、集中统计、对比分析、档案记录、经验存储的载体和信息化组织过程资产堆栈 。主要包罗以下功效：
警情实时报警功效

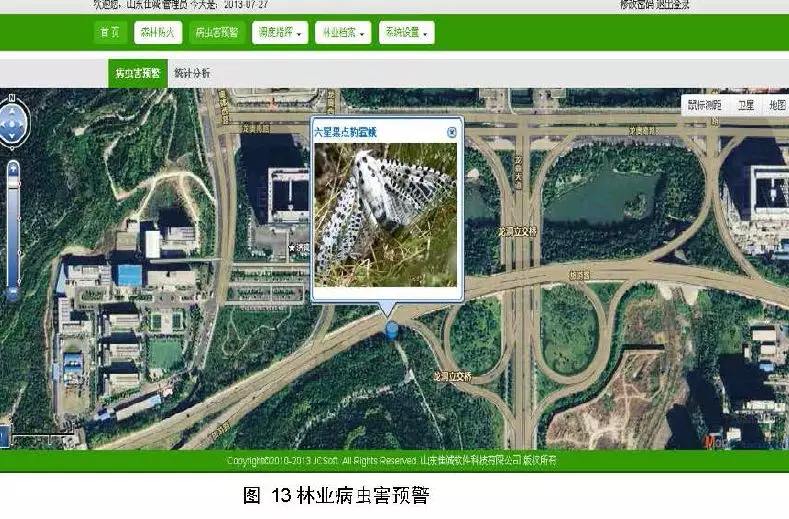

当前端森林巡防员通过手持智能终端或下级林业主管部门通过wEB上报森林病虫害情报时 ，系统软件可在主页面显示出报警信息 ，泛起弹出窗口并启动系统声光报警器提醒值班人员进行处置 。未经处置的警情 ，系统将一直保持报警提醒状态 ，经处置后 ，值班人员可手工解除警情 。

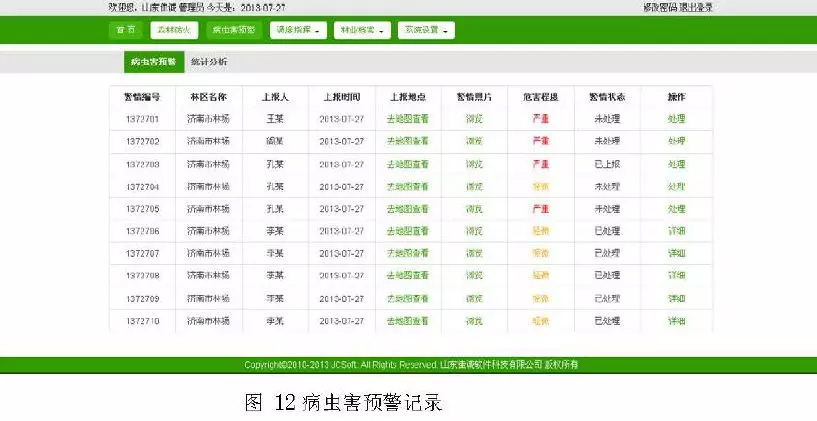

档案记录功效
系统接收到前端森林巡防人员上报的警情后 ，系统能够自动生成林业病虫害警情挂号数据库 ，详细记录有关警情的上报人、上报时间、上报所在、警情图片、危害成度、林区位置、林区编号、林区名称等信息 ，以及有关值班人、任务接收人、处置要求、处置结果回馈等警情处置信息 。
警情上报功效
当值班人员获取较为严重的森林病虫害警情时 ，可通过系统软件的“警情上报”功效 ，一键上报给上级主管部门的森林病虫害预警管理系统 ，同时可自动生成“WORD文档”格式的陈诉 ，邮件发送至主管单元领导邮箱 ，或书面呈送给主管单元领导 。
报表统计功效
凭据业务、事情需要 ，可使用系统的报表统计功效 ，按行政单元(市、区县各级园林局)、林业事情站、林区、林场、人员、或病虫害种类、危害成度级别以及处置状态等属性分别统计一周、一月、一季度、半年、年度报表 。并可一键导入Excel表格 ，便于事情人员进行数据对比与分析 。

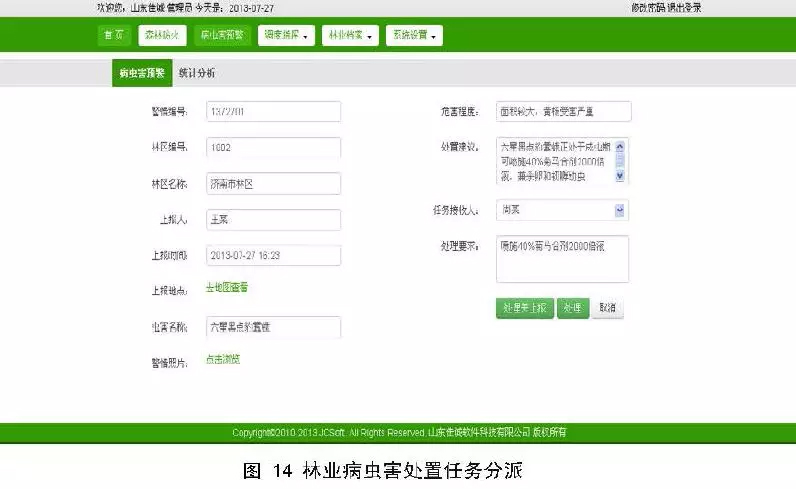

通知下发功效
各级林业主管部门可凭据阶段性的事情部署 ，使用本系统向下级部门、下属单元、指定林业事情站、指定林区、指定林场或指定林业部门事情人员下达森林病虫害普查、生态调研、林业状况视察、警情处置等任务信息 ，任务信息接收部门系统客户端或个人的智能手持终端接收到任务信息后 ，会弹出新任务信息提醒 ，并启动系统客户端或智能手持终端上的声光报警装置 ，至到接收人接受该信息 。
接收人接受任务后 ，系统会自动生成接收人接受了任务的档案记录 。接 收人接受任务后 ，系统客户端或智能手持终端会一直保留一个任务未回馈提醒待接受人完在事情任务后 ，按系统软件提醒回复任务回馈信息 ，案件方为完结 。
第四部门 调治指挥管理子系统
4.1系统概述
森林火灾一旦发生 ，迅速组织人员 ，相关灭火工具与器材 ，准确无误地到达火灾发生地进行灾火扑救是降低灾情的最要害要素 。
本系统为林业部门的巡防护林人员配备了智能GPS手机终端 ，同时为林业部门的所属车辆安装基于中国北斗卫星定位系统的车辆位置服务智能终端 。为林业日常事情管理及扑救森林灾情的指挥调治打下了良好的基础 。
调治指挥管理�？槭且匀蚨ㄎ弧⑼缡凳奔嗫亍⒌髦巍⒐芾砦� ，通过对车载位置服务智能终端、手持GPS智能终端的实时定位追踪 ，将数据通过网络传回监控服务器 。
指挥中心通过管理软件可以对巡查车辆、工程车辆、设施、巡查人员、施工人员、值班人员进行实时定位 ，随时掌握车辆的实际位置和运动趋势 ，可以做到及时调治、合理部署 ，切实增强对设施巡查、应急抢险、森林防火监督管理的事情力度 ，加强车辆管理 ，提高车辆使用效率 ，降低车辆运营成本 ，同时可以对森林防火涉及的警情案件进行上报、管理、分配、监督、统计 。
指挥调治管理子系统是基于移动通信网络、移动终端和车载定位终端 ，集成地理空间框架数据、业务数据、地理编码数据等多种数据资源 ，通过信息共享、协同事情实现对森林防火相关人员与车辆的监督、管理和预警的整体解决方案 ，并凭据森林防火的实际情况 ，设计并实现了“五位一体”森林防火指挥体系 。“五位一体”森林防火综合指挥体系是指：
实行市、林区、巡查人员及车辆“四位一体”的综合指挥管理体系 ，实施森林灾情预防部件、事件的时间无缝、空间无缝的实时监控 ，形成呼叫、巡查、调治、监督、处置、统计及考核等条块结合的服务管理模式 。
通过对动态信息的管理 ，掌握全市森林灾情预防设施部件的状态及种种事件的发生和处置过程 ，提高动态监控和应急抢险指挥能力 ，加强政府管理、监督、组织的能力 。

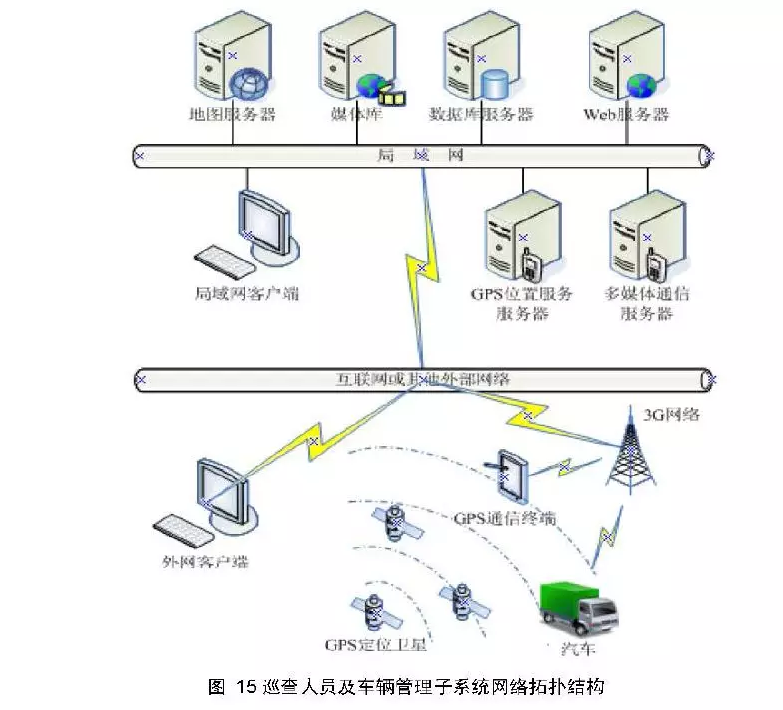

4.2网络拓扑结构图
4.3前端配置
4.3.1 为巡查人员及作业人员配备移动物联网手持智能终端
工业级GPS手持智能终端是为实现林区、景区信息化、智能化而开发的专业产物 ，是林业事情者的智能移动事情终端 ，是智能手机、GPS手持机、无线对讲机、移动单兵等多种设备的完美集成 ，一机在手随时无忧 。通信双通道模式彻底解决林区通讯死角问题 ，随时随地通讯无阻、精准定位、收罗同步数据 ，是护林员日常事情、巡护管理、森林资源普查等的全能助手 。
4.3.2为防火和作业车辆安装车辆位置服务智能终端
该设备具有设计精巧、性能稳定 ，功效强大等特点 ，除具备位置信息收罗之外 ，同时具备语音通信通话、短报文、TTs语音转换等功效 ，特别适合森林防火事情中对车辆的定位管理和指挥调治 。当指挥中心以短报文的方式通过车载终端向驾乘人员下达调治指令时 ，它能够自动将短报文转换成语音提示见告驾乘人员 。
4.4实现功效详述
4.4.1人员考勤
人员巡检是林区防火的重要手段 。对巡检人员的考勤关系到巡检的有效性 。林区面积广阔 ，不行能在林区野外安装考勤打卡机 。
我们接纳卫星定位的手段进行考勤 。位置信息会实时上传到中心 ，系统可以计算出人员是否在指定时间泛起在预设位置 。监控中心可以设定考勤指定时间点段 ，地理坐标范围 。如每日的考核点设定在午夜12：00对当天人员进行考核 。当在设定时间段内查询到切合规则的位置定位点 ，说明人员考勤乐成 ，否则是缺勤 。
可以进行更严格的考勤 。如设定路径考勤 ，设定多个考勤点A ，B ，C ，考勤点是有序的(先在A考勤 ，然后在B ，最后在C考勤) ，也可以是无序的(可以先A ，后B；或先B后A) 。人员必须依次在考勤点A ，B ，C都考勤乐成 ，否则会发生缺勤 。这样保证人员按指定路线巡查 。
考勤系统支持轮班设定 ，请假设定 。防止发生误报缺勤；支持班组管理 ，可设定班组的排班规则 ，人员的出勤要严格凭据排班规则 。
4.4.2一键报警
终端设备均具备一键报警功效 ，紧急情况下可以一键呼叫指挥中心 。
4.4.3车务管理
自动提醒到期该维护、调养的车辆信息 ，可以生成包罗车辆信息报表、车辆运单报表、车辆违章报表、车辆用油报表、车辆养护报表、车辆里程报表、驾驶员报表及用户自界说报表等功效 。
4.4.4车辆远程控制
远程断油、断电功效、设置查询、远程重启、远程改IP恢复出厂设置、查询终端参数、远程锁车
4.4.5语音通信／短信调治
语音通话、多方通讯、短信报文、TTs语音播报、远程监听、车载电话、热线电话、限定通话号码、语音播报功效
4.4.6权限设置
系统可以进行严格的权限设置 ，保证访问宁静 。
第五部门 森林档案管理
5.1森林资源管理
森林资源档案是林业生产中的重要数据资料 ，是生产单元林业经营管理活动和各级资源管理部门决策的重要依据 ，是实施天然林�；すこ毯蜕肿试垂芑ぞ鹑沃频幕∈� 。
森林资源档案管理系统可以提高资源管理水平 ，提高劳动生产率 。森林资源档案系统为领导决策提供快速、准确的信息服务 。
对林地面积、林种、树种、林相、立木蓄积、幼林株数、种植年份等信息实现录入、查询、统计功效 ，并能自动更新森林火灾档案 ，能自动生成火灾档案记录并支持在线打印 ，为研究分析森林火灾发生的季节、原因、掌握森林火灾发生规律等提供依据 。
同时支持经纬度信息定位 ，输入经纬度信息 ，能实时将位置显示在地图上 ，便于确认位置 。
5.2水源、及救援门路管理
系统支持对林区水源、上山门路等详细录入、查询 ，便于在灾情发生救援人员能第一时间找到水源和灾情所在 ，及时扑救 。将灾害造成的损失降低到最小 。
第六部门 报表统计分析管理
本系统可以阶段性地按市、按林区、按单元、按车辆、按人员等进行包罗但不限于植树造林事情统计、育林事情统计、森林火灾警情统计、森林病虫害记录统计、警情处置统计等 。如可以实现：
案件统计
案件来源统计：协作单元 ，巡查员上报 ，市民上报等；
巡检人员孝敬统计：每个人 ，在某段时间内 ，解决的案件的数量对比 。
协作单元孝敬统计：各个专业协作单元 ，解决的案件的对比
各林区案件数对比统计：各林区发生的案件数量的对比
案件类型统计：种种案件类型 ，发生的数目对比 。
案件平均结案时间统计：对比差异时期内 ，案件的平均处置时长 。
时间段分析
可按月、周、天、小时等差异的时间段内案件数据进行统计 。并给出曲线图、和表格等 。管理者可以清楚的看到哪个时可段内灾情频率最高 。
用户可以凭据自己的需要下载XLS和PDF格式的报表 。通过时可段分析 ，决策层很容易掌握各个时间内相关林区或其他情况 ，从而制定相应的决策 ，有助于绩效考核、科学指挥决策 。
第七部门 监控调治指挥中心建设
市平台服务中心包罗通讯服务器、数据库服务器、地图服务器、wEB服务器、管理服务器等多台中心服务器、网络设备及森林防火预警管理平台组成 。
由前端高清摄像机收罗的视频图像传输至监控中心的NvR进行集中存储、手持终端和车载卫星定位仪定位收罗的信息通过无线传输方式传送到指挥中心后台数据库 ，中心实现图像预览、录像检察、人员车辆调治管理、案件管理、用户管理和设备配置等功效 。另外 ，通过系统中的流媒体设备 ，可以设置其他监控站点同时调取视频资源 ，并使用多级分控管理平台和解码设备 ，进行远程解码上墙 。

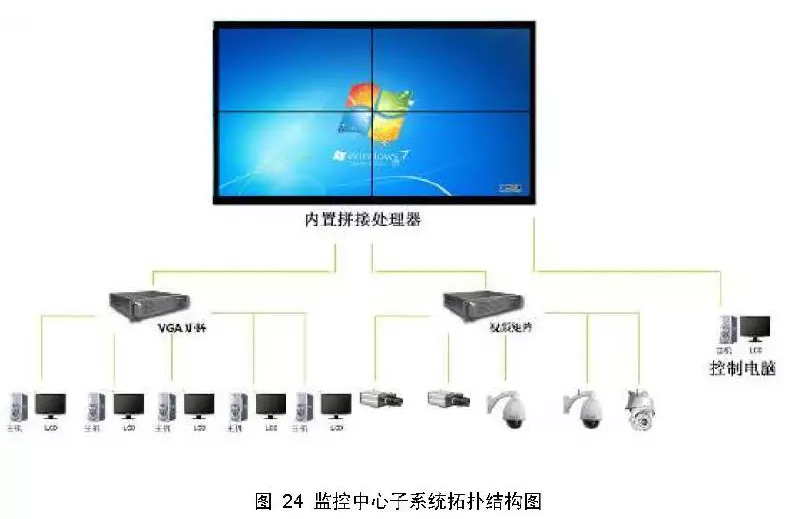

7.1系统拓扑图

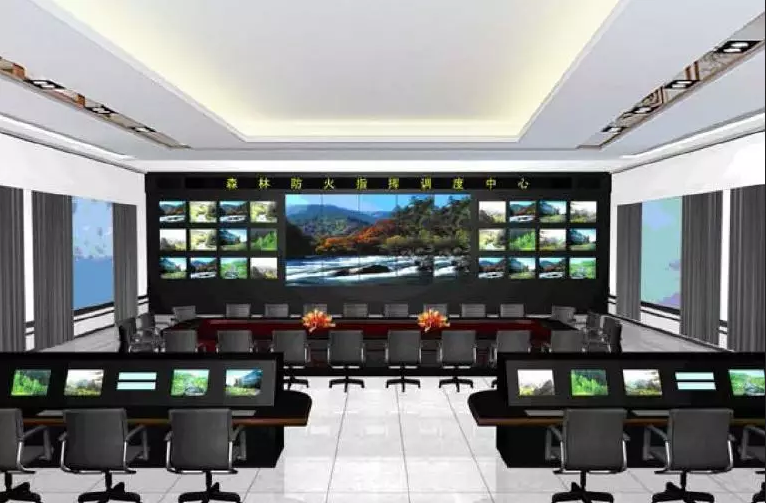

7.22监控中心效果图
7.3系统设计说明
控制中心主要由大屏幕液晶拼接墙 ，控制主机、交换机等组成 ，完成对监控现场图像的接收与显示 ，录像的存储、检索、回放、备份、恢复 ，云台的控制等 。
经由移动传输网传回的数字视频信号可直接连到控制中心局域网上 ，再经交换机通过内部局域网流传至各相关部门或人员的客户端 。管理人员在中心办公室可以通过多路视频墙寓目到远距离林区的现场多个监控点的图像 。
控制中心发出的对于云台、镜头等的控制指令通过移动传输网传送到监控点 。用户可以通过位于控制中心的云台控制设备控制现场任意点的云台、镜头的光圈、焦距、变倍；云台的上、下、左、右、自动或辅助控制远端的电源、摄像机开关等 。现场传回的视频图像可以直接存储在控制主机上 ，可方便快捷地实现资料的存储、更新、查询、备份 ，为执法事情提供依据 。
最新产物
New products
了解更多>
黄山市近日完成中心城区森林防火视频监控二期项目建设 ，在全省率先运用红外高清晰监控系统进行林业监管 。该系统架设9台5KM热成像双光谱重载云台摄像机 ，对中心城区重要生态区位实施24小时全笼罩预警 ，通过重型数字云台测距功效和后端平台软...
今年来 ，潼关县多举措、全方位提高林业管理水平 ，县域生态环境�；ず徒ㄉ璨煌＜忧� 。 一是强化森林资源管控事情 。全面完成1万亩森林抚育作业事情 �；构媪峙獬ナ虑� 。全年共发放公益林赔偿资金205.47万元 ，涉及3镇15个村 ，465户...
2019年4月16日 ，七坡林场森林防火视频监控系统的推广应用"项目通过自治区林业局专家组验收 。 据悉 ，该项目在七坡林场七坡分场、新桥分场两个瞭望台...
技术支持
Technical Support
了解更多>
常见问题
Common problem
了解更多>
