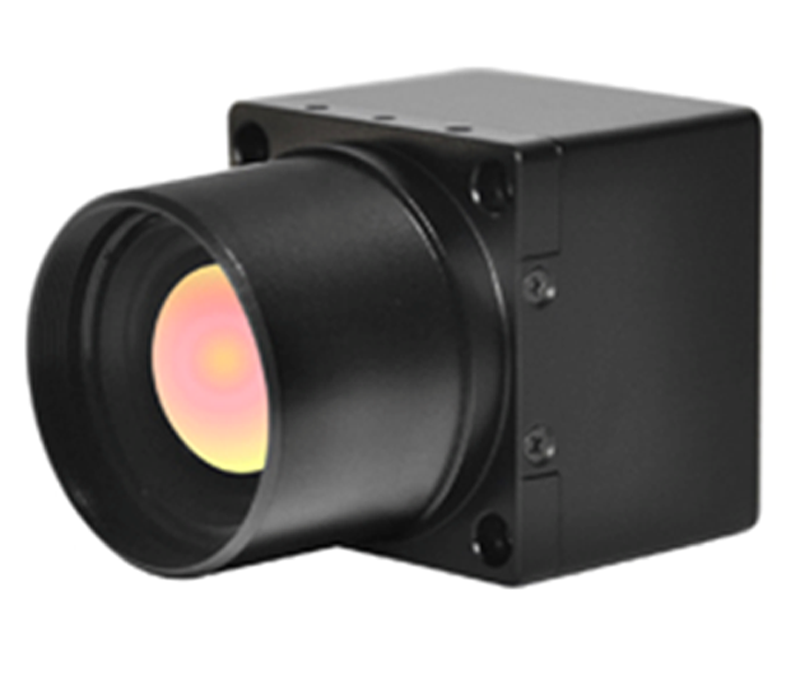

HRC-TM384/TM640 热成像机芯
- 产物详情
- 规格参数

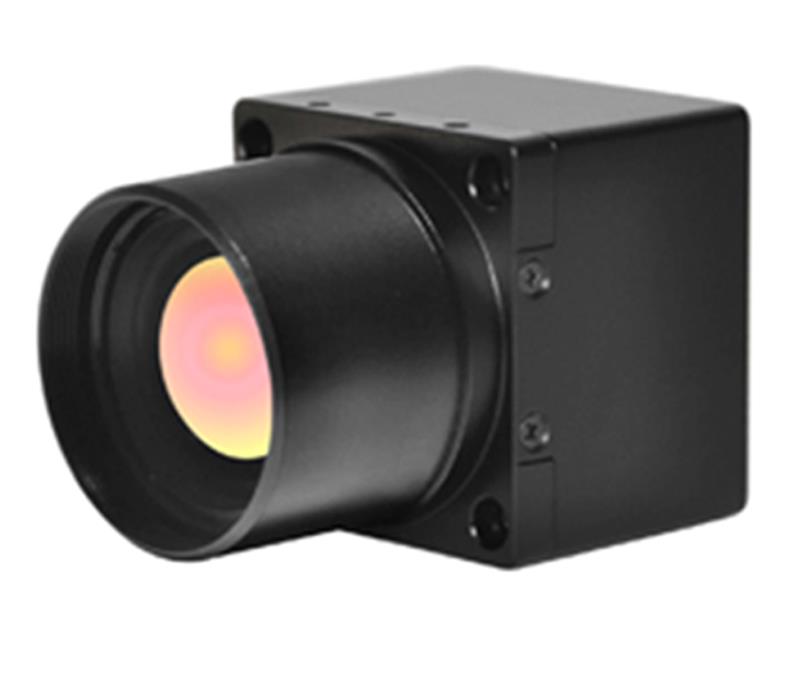

产物介绍
豪利777官网红外热像机芯HRC-TM384/TM640系列具有无与伦比的特性和性能，能够满足差异的应用环境和需求 。由于TM384和TM640的机械和电气功效相同，集成商在使用差异的热像集成时可以直接相互兼容，且在镜头的选用也有通用之处 。V60系列具有领先的无挡片技术，提供连续无滋扰的实时红外图像 �；鞠盗刑寤�，功耗低，切合军标 。是无人机，热像手持设备，监控等红外集成设备的理想之选 。
产物特点
◆ 384 x 288 pixels / 640x480pixels, 17um
◆ 领先的无挡片技术
◆ 超低功耗<0.75w
◆ 体积小 38 x 38 x 21.8mm
◆ 重量轻<50g
◆ 瞬时开机<3s
◆ 尺度模拟视频输出
◆ BT.656数字视频输出、RJ45网络输出
◆ 连续无滋扰的实时图像
| 型号 | HRC-TM384 | HRC-TM640 | |
| 红外探测器 | 探测器类型 | 非制冷焦平面微热型 | |
| 像素 | 384×288 | 640x480 | |
| 热灵敏度 | ＜60mk | ||
| 帧频 | 50/60Hz | ||
| 像元间距 | 17μm | ||
| 波长范围 | 8~14μm | ||
| 图像性能 | 非均匀校正 | 无挡片技术 | |
| 开机时间 | <3s | ||
| 电子变焦 | 2x, 4x | ||
| 图像控制 | 上下翻转、左右翻转、极性、数字变焦伪彩色或黑白色、图像细节增强技术 | ||
| 增益 | 自动|手动，循环调治 | ||
| 瞄准十字光标 | 有，可调治 | ||
| 输出&接口 | 主电气接口 | 40-pin output | |
| Control port | RS232 | ||
| 模拟输出 | Composite video (PAL|NTSC)(CCIR|RS170) | ||
| 数字输出 | BT.656 LVDS(Optional) | ||
| 网络输出 | RJ45 | ||
| 电源 | 事情电压 | DC: +2.2V ~ 5.5V | |
| 典型事情电压 | DC: +3.7V | ||
| 功耗 | <0.65W | ||
| 过欠压�；� | 支持 | ||
| 反接�；� | 支持 | ||
| 环境 | 事情温度范围 | -40℃～60℃ | |
| 储存温度范围 | -50℃～70℃ | ||
| 物理特性 | 重量 (不带镜头和后盖) | ＜50g( w/o cover) | |
| 尺寸 (不带镜头和后盖) | 8 x 38 x 21.8 mm | ||
| 温度 | 5% ~ 95% 非冷凝 | ||
| 事情海拔 | +12,200米 | ||
| 撞击 | 200g攻击脉波; 11ms 齿形波 | ||
| 抗振性 | 4.3g 3轴，每轴8小时 | ||
| 热攻击 | 5°/分钟 | ||
| 封装 | IP67 (for lens) | ||
| 连接口 | M2 X 0.4 | ||
