产物介绍

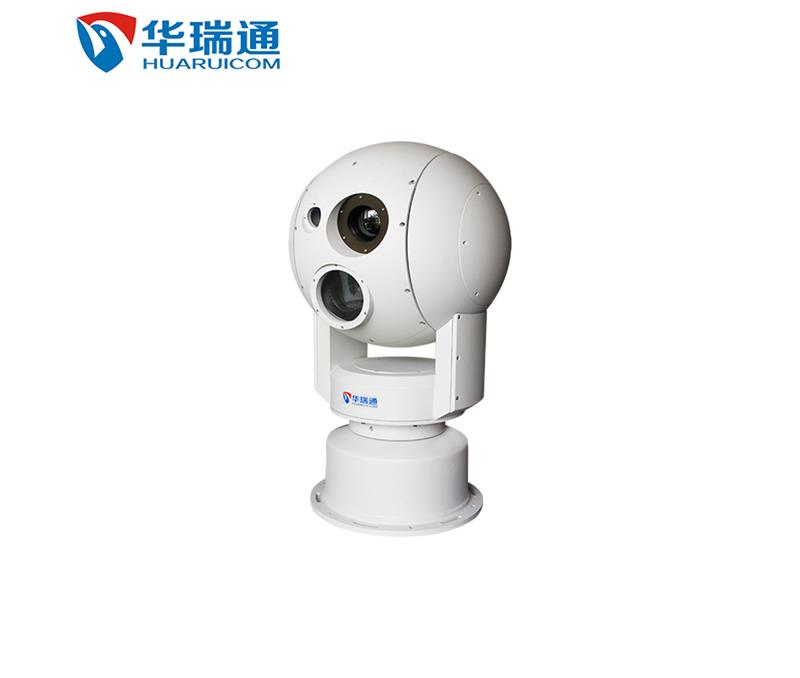

HRC-P6800系列多传感器光电跟踪转台产物接纳超强抗风云台、低照度高清透雾摄像机、高清透雾镜头、热成像仪，军用大功率激光器，通过科学、先进的手段集合而成，具有配景反差好、成像清晰、使用高分辨率低照度彩转黑摄像机，可进行昼夜连续监控，实现白昼彩色监视、夜间在全黑的环境下同样监视的目的。
产物特点
镜头特点：
1. 接纳先进的3-CAM技术，变焦驱动结构式CAM销在CAM槽内浮动所以摩擦小，电机寿命长；
2. 自动彩转黑功效，实现白昼彩色，晚上黑白的全天候监控模式；
3. 透雾功效，有效提高雾天环境下的监控范围和图像清晰度；
热成像特点：
1. 成像器件多晶硅、氧化钒可��；
2. 分辨率：320*240、336*256、384*288、640*512等可��；
3. 热成像焦距： 定焦：50mm/75mm/100mm/150mm/185mm等；
变焦：20-100/25-100mm/30-150mm/45-180mm等；
激光器特点
1. 光斑存储技术，用户可凭据需要调整照明光斑的巨细和强度，并可存储记忆
2. 先进的BRP激光匀化技术，夜视画面均匀清晰
3. 激光自动或者远程手动关闭： 激光可以在晚上通过光敏自动打开，而且摄像机可以同步切换到夜晚模式，在激光开启时，可以远程控制激光的开启和关闭。
4. 激光联动，同步变焦控制 摄像系统镜头变倍时激光光斑角度巨细可自动追随联动，同步跟踪，激光角度自动适应摄像视场角，无需人工干预使两者一直保持最佳状态。
抗风转台特点：
1. 超强抗风转台，水平360°无限位旋转，垂直-45°~+45°，使监控无死角；
2. 具有角度回传功效，与GIS联动可实现对监控目标的定位功效；
3. 断电自锁功效，断电记忆功效
4. 通过RS485/RS422/TCP/IP信号远程控制摄像机、镜头、热成像、转台；
| 名称 | 多传感器光电跟踪转台 | |||
| 型号 | HRC-P6800Z62T240R3L25 | HRC-P6800Z62T240R6L25 | ||
| 可见光成像器件 | 成像器件 | 高清200万像素、1/1.8” CMOS | ||
| 分辨率 | 1920*1080，可向下调整 | |||
| 镜头焦距 | 12.5-775mm | |||
| 光学倍率 | 62 | |||
| 最小物距 | 3m | |||
| 光圈 | F4.5-C | |||
| 透雾 | 支持光学透雾 | |||
| 自动聚焦 | 支持 | |||
| 热成像成像器件 | 探测器类型 | 非制冷焦平面阵列 | ||
| 光谱范围 | 7.5-14μm | |||
| 聚焦 | 电动聚焦、自动聚焦 | |||
| 像素 | 384x288 | 640x480 | ||
| 镜头焦距 | 240mm | |||
| 激光发射器 | 发射器件 | 近红外半导体激光器、HPLM激光镜组件 | ||
| 出光功率 | 25W | |||
| 波长 | 808nm | |||
| 投射距离 | 5000m 理想状态 | |||
| 投射角度 | 0.2°~20°，电动连续精密调治或同步自动跟踪 | |||
| 光轴微调 | 外部精确微调，精度0.01度 | |||
| 云台 | 转动角度 | 水平360°连续旋转，垂直-25°～115° | ||
| 控制速度 | 水平0.01°/秒至80°/秒；垂直0.01°/秒至80°/秒 | |||
| 预置位 | 256个预置位 | |||
| 定时功效 | 定时彩转黑、报警、花样扫描 | |||
| 角度回传 | 支持云台水平角、垂直角角度回传 | |||
| 通信方式 | RS-422 RS-485 TCP/IP | |||
| 通信协议 | PELCOD | |||
| 物理特性 | 安装方式 | 平面底座安装 | ||
| 电源 | AC220V±20%,50/60Hz | |||
| 事情温度 | -45℃～65℃ | |||
| 其他 | 支持雨刷、温控 | |||
| 设备重量 | 65Kg | 70Kg | ||
| 整机功率 | ≤220W，含加热≤270W | ≤230W，含加热≤280W | ||
| 防尘防水 | IP67 | |||
| 耐风速 | 有效隔离风，强风力摇摆，抗载体振动和攻击 | |||
| 陀螺伺服 | 在船体纵横摇为±15°，周期大于6秒的情况下,视轴稳定精度≤0.5°±2mrad | |||
| 雷达联动 | 支持 | |||
| 跟踪模式 | 手动/自动 移动探测 | |||
