机器人事情模式
巡检机器人系统事情模式应具自动巡检、�？匮布臁⑻厥庋布煲约霸谝斐Ｇ榭鱿峦ü肫渌低成璞附辛脑冻碳嗫刂富幽Ｊ健�
（1）自动巡检模式
自动例行巡检是巡检机器人凭据预设规划路径自动巡视方式，是在配电房、开关室内日常运维事情中最常见的应用模式，将巡检数据自动传输到综合管理平台生存，生成检测分析陈诉
（2）�？匮布炷Ｊ�
支持机器人多目标位置的人工�？匮残�，支持人工多种速度�？啬Ｊ降难布焓虑榉绞健？善揪菹殖〉脑诵星榭�，监控中心操作人员可以手动控制机器人到达指定位置进行作业。
尤其对于在机器人自主巡检过程中如检测到设备、环境状态异常并向运维人员告警时，运维人员可以在第一时间操控机器人快速到达异常设备位置，及时对异常设备进行检察并核实报警信息，以便迅速制定响应计谋。
（3）特殊巡检模式
特殊巡检模式为自动巡检、�？匮布斓脑霾狗绞�，针对支线及其它设备区内需要重点关注的巡检工具、巡检点针对性设置巡检任务。
对区域内需进行非定时、特别关注的设备类型及巡检点类型，例如接头、接地线等设备设施，专门设定巡检任务 ；或在配电房、开关室内部检修事情或其他作业开始前，设定专门任务对环境、设备运行状态进行确认，为确保设备、人员宁静提供保障。
（4）系吐洫动事情模式
通过将巡检机器人系统与配电房、开关室内部其他系统自动设备进行对接，在特殊情况下人员不能及时进入现场时，由巡检机器人系统直接控制现场自动设备进行作业 ；或由巡检机器人系统提供辅助声光信息，联动系统凭据远程现场信息进行操作等。
巡检机器人系统对接其他系统时，凭据各系统与主设备之间关连，设置系吐洫动时的隶属关系 ；巡检机器人系统可接入其他系统，特别是巡检机器人可直接受其他系统控制。当其他系统设备需要接入巡检机器人系统接受联动操控时，需要确认实用性、可靠性等，不能影响其他系统正常使用功效及宁静性能。
（5）巡检内容应包罗：
l 设备红外检测 ；
l 局部放电检测 ；
l 开关刀闸状态识别 ；
l 状态指示灯自动识别 ；
l 空开状态识别 ；
l 旋钮开关位置识别 ；
l 仪表数据读取 ；
l � ；ぱ拱逦恢门卸� ；
l 运行人员远程操作机器人监督现场人员操作及施工
系统的特点和优势

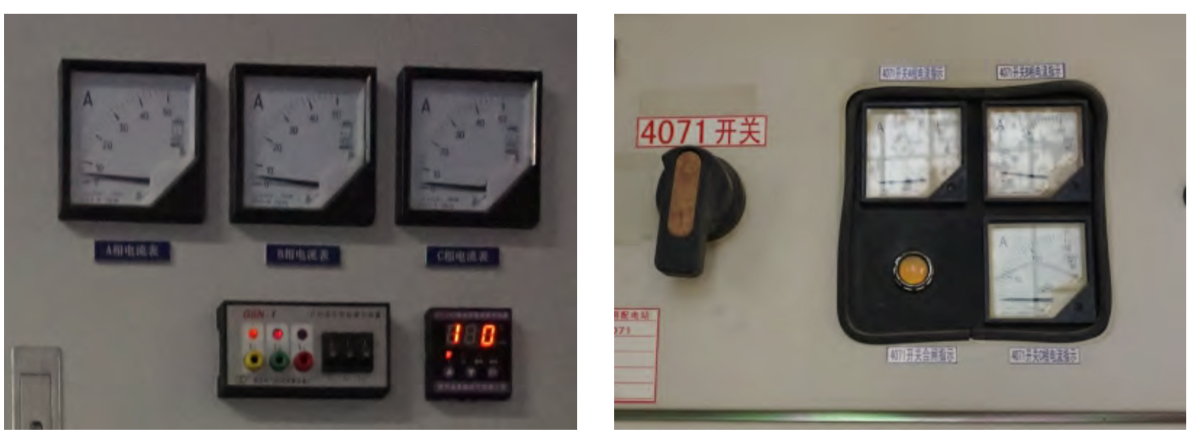

1、视觉导航技术，自动识别所有表计
传统的机器人巡检是通过大量的预置位设置事情来定位所有的监测目标，需要大量的运维事情才气保证整个系统的有效运行。本系统接纳的视觉导航技术，只要系统接纳模糊识别算法对现场典型设备进行学习，在实施过程中内自动识别所有的设备，自动定位需要检测的目标，极大的提高系统运行效率。

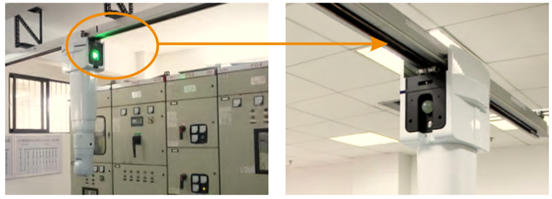

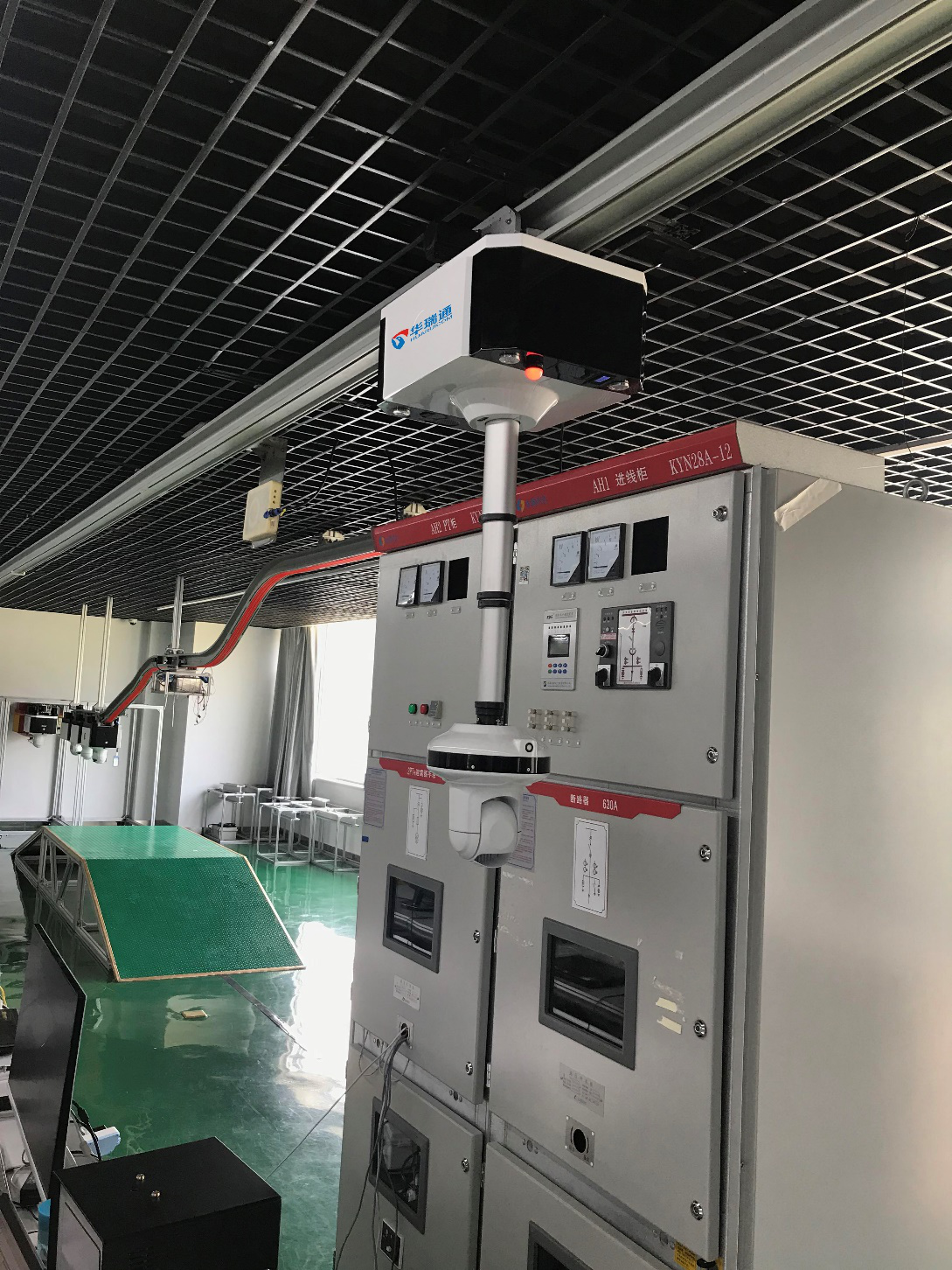

2、滑触式供电化技术
巡检机器人重复定位精度±2mm，运行平顺无卡滞。
24小时连续不间断运行，无需充电期待。
3、有线通讯技术，切合电网信息宁静要求
接纳有线通讯方式，数据可直接接入电网公司运维管理系统，不存在因接纳无线网络通讯导致的信息宁静问题。
4、柜内局部放电监测技术
系统使用机械臂式局放检测仪检测所有开关柜、配电柜内部放电现象，结合机器人在垂直偏向2米的行程以及局放机械臂在水平偏向0.25米的行程，可实现开关柜、配电柜全方位的局部放电监测。
局放检测方式：TEV+超声组合。

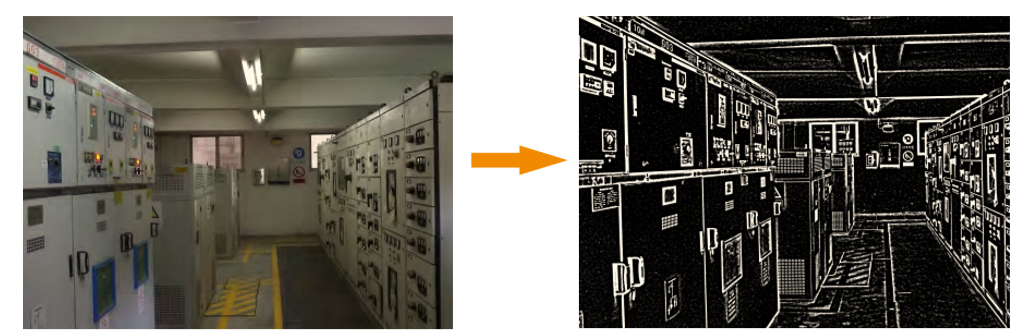

5、3D扫描技术、室内设备全方位监测
系统接纳三维扫描仪用来侦测并分析配电房、开关室中物体或环境的形状（几何结构）与外观数据（如颜色、外貌反照率等性质）。 接纳搜集到的数据进行三维重建计算，在智能巡检机器人系统中创建实际物体的数字模型。
系统接纳这些模型数据进行导航、识别、设备定位。系统接纳这些数据同时完成室内设备的设备锈蚀、形变检测、土建环境状态识别。
6、AR实景监测技术应用
运维人员模拟现场实际场景实时视察室内所有设备的运行状态�？伤孀旁宋嗽钡纳硖逍卸�，检察分析任意设备的事情状态，表计读数。系统同时可在所有检测工具上进行注释及标志，辅助运维人员巡视。
系统同时完成柜内设备温度事情状实景实时监测。
7、智慧巡检技术
系统保证每天一次的全面巡检任务，同时会自动凭据巡检结果调整其他巡检任务，自动调整设备的巡检频率。例如：某块表计读数数值变化较大，系统自动增加该表计的监测次数，而对于恒久稳定的表计自动减少监测次数。对于事情状态异常设备，系统自动增加巡检频率，有效的提高的系统的巡检效率。
8、室内事情环境自动监测
智能机器人自身携带的环境监测�？椤⒏吡槊舳仁耙羝�，具备监测配电房、开关室中O3、CO、CO2、SF6、温度、湿度、烟雾、环境噪音、设备事情噪音等环境信息。
9、语音对讲现场指挥功效
智能巡检机器人系统搭载双向语音系统，安装有应急广播扬声器和监听麦克。用于监控中心和巡视人员进行双向对讲，实现对现场的远程监控指挥。
10、异常预警及联动告警处置
凭据配电房、开关室的运行情况，按差异品级可发生报警：机器人当地声光预警、监控中心声光预警。
当泛起环境气体到达报警参数、火情、积水异常，巡检点设备发生异常，地质变化、通讯系统故障、机器人掉线30分钟等异常情况时，系统都应进行报警。当事情人员确认报警信息后，系统可以解除相关报警。
11、火灾检测及应急处置
通过巡检机器人人体搭载的高清视频设备检测配电房、开关室内部异常光源、烟雾情况 ；红外设备识别火源，对配电房、开关室设备明火及设备内部异常温度进行检测，及时识别疑似火灾位置，由平台专家系统分析是否有着火点，是否需要联动消防系统 ；确认着火点后，发送火灾告警至当地监控平台，同时巡检机器人应驶离到宁静距离（机器人蒙受最高温度）以外视察。
配合气体检测设备，对配电房、开关室内部有害气体进行检测，为人员进入管廊内部进行消防或其他作业提供参考。
12、360°高清视频巡检
巡检机器人安装的360°连续转动球型云台，实现全方位巡检监控。
（1）移动高清视频监控：1080P高清可见光相机，可实现配电房、开关室内实时移动视频监控� ；魅送贝钤氐母吡梁焱馓秸盏撇构�，以实现有效照明。
（2）系统完成如下表计的识别：
l 电压表、电流表等表计指示 ；
l SF6气体压力等表计指示 ；
l 开关、接地刀闸、贮能状态等机械位置及电气指示检测 ；
l 状态指示灯自动识别 ；
l 空开状态识别 ；
l 旋钮开关位置识别 ；
l � ；ぱ拱逦恢门卸� ；
l 运行人员远程操作机器人监督现场人员操作及施工
（3）地质沉降：巡检机器人接纳预置点标定与视频识别相结合的要领，对配电房、开关室的基建变形、地质变化、结构缝错位等进行检测，有效预警可能发生的严重地质危害。
（4）设备锈蚀、变形检测：配电房、开关室设备生锈腐蚀、变形，久而久之会导致设备故障。巡检机器人系统通过图像识别及图像对比要领，可对套管设备、紧固件进行精确定位、拍照，结合人工确认，实现锈蚀、变形分析，提前预警，一定水平上防止故障的发生。
（5）漏水与积水识别：机器人系统可针对配电房、开关室中的土建渗水、地面积水情况进行识别。在正常巡检情况下，机器人对特定的渗水泄漏点进行检测 ；
通例行进过程中，可接纳扫描的方式进行渗水漏水检测。
（1）设备自动识别管理功效
对于系统收罗的热图进行自动识别，通过图像配准的要领识别出该热图包罗的有效设备目标，保证温度监测的有效性。
（2）设备自动识别管理功效
对于系统收罗的热图进行自动识别，通过图像配准的要领识别出该热图包罗的有效设备目标，保证温度监测的有效性。
（3） 详细设备事情状态管理功效
建立所有设备以及设备部件的管理体系，在自动巡检的同时对本红外热像仪巡视范围内的所有设备部件进行温度分析记录。在报警的时候可以详细到具体设备故障部位。
（4）防误报识别功效
所有的温度丈量都基于有效的设备识别，凭据巡查计谋可以只丈量标志过的设备，对于外界的滋扰热源自动剔除，有效的防止了误报警的发生。
（5） 自动生成报表功效
系统软件可自动生成单幅红外图像的设备事情温度分析报表或综合报表，系统可自动记录每次测温时的温度值，并生成温度报表，以反映该设备在某一时间段内的温度变化情况。
（6） 自动巡航功效
系统提供多种方式的自动巡检计划和方案，实现完全自动化运行，实现每天多次的对设备事情状态的巡检、自动预警、自动输出报表等功效。减少了人员到现场巡视次数，提高运行人员事情效率，有效降低了运行人员的事情强度。
（7） 自动预警功效、短信报警
在系统巡航过程中，如发现目标设备温度异常自动报警，报警信息有文字信息和声音信息，提示运行人员具体的报警位置状况信息，以便跟踪故障点，确认告警情况并排除故障。
系统可设置将配电室、开关室内设备事情状态以短信方式发送到运维人员手机中，提高系统报警的有效性和实时性。
室内巡检机器人系统功效表
| 序号 | 功效 | 简述 |
| 1 | 移动高清视频监控 | 实现配电房、开关室内实时移动可见光/高清视频监控 |
| 2 | 表计识别，自动抄表 | 实现电力表记的自动识别与数据统计 ；状态灯、开关柄位置、箱门开闭状态的识别。 |
| 3 | 设备锈蚀、变形检测 | 系统通过图像识别及图像对比要领，可对室内设备、紧固件进行精确定位、拍照，结合人工确认，实现锈蚀、变形分析 |
| 4 | 室内照明等设备事情、土建环境状态识别 | 室内渗水识别发现 ；室内照明设备事情状态识别 ；路面积水识别发现 |
| 5 | 设备事情温度状态监测 | 接纳红外热成像监测通过整个室内进行扫描式测温，全面掌握设备温度情况。 |
| 6 | 要害点精确测温 | 实现对母线接头、穿墙套管等要害点定点测温 |
| 7 | 缺陷定点跟踪测温 | 实现对点或对区域热缺陷进行定时定点巡检，收罗数据 |
| 8 | 环境检测 | 实现对室内中O3、CO、CO2、SF6、温度、湿度、烟雾、环境噪音、设备事情噪音等环境信息的监测 |
| 9 | 设备自动识别 | 对与系统收罗的热图（无论自动收罗还是人工收罗）进行自动识别，通过图像配准的要领识别出该热图能有效的设备目标，保证温度检测的有效性。 |
| 10 | 语音对讲及现场指挥功效 | 定期检修或施工的伴护功效 |
| 11 | 火灾检测及应急处置 | 实现火情异常发现及灭火应急处置功效 |
| 12 | 安防联动及应急联动处置 | 在系统告警发生后快速对室内进行巡视、排查隐患的过程 ；和室内其他在线监测的系吐洫动，其他在线监测发现的异常联动现场确认处置。消防联动发现火情，后台视频确认，联动灭火机器人进行处置。 |
主要系统技术参数
| 型号 | 技术参数 |
| 整车功耗 | 不大于200W |
| 行走速度 | 双向0-80m/min可调 |
| 水平定位精度 | ±2mm |
| 垂直定位精度 | ±2mm |
| 转弯半径 | ≤300mm |
| 刹车距离 | 不大于0.5米 |
| 本体重量（㎏） | 小于25kg |
| 车体尺寸（㎜） | 不大于418(长)×315 (宽)×（480+2000） (高) |
| 车体材质 | 耐磨、阻燃。 |
| 控制系统 | 嵌入式低功耗高性能DSP系统 |
| 局放检测有效伸缩距离 | ≤250mm |
| 垂直偏向有效行程 | ≤2米 |
| 异常气体监测 | 支持 |
| 行走宁静防护 | 前方异物感知雷达(双向)，探测距离0-200cm |
| 监控系统 | 20倍高清相机（1080P） |
| 热成像仪（640×480） | |
| 通信 | 通过电线传送数据及控制信号 |
| 云台 | 水平360°连续转动，垂直60°至-90° |
| 电源 | 滑触线电源供应(DC 24V) |
| 通信带宽 | 100Mbps |
| 双向对讲广播系统 | 支持,广播扬声额定5W。 |
| 照明 | 红外补光灯,两偏向 |
| 警示警报 | 三色灯，声音 |
| 防尘防水品级 | 核心部件IP66 |
| 作业环境 | 温度: -25℃-60℃ |
| 相对湿度: 0-95％ | |
| 温湿度丈量范围 | 温度：-40℃～+60℃、湿度：0％-100％RH ； |
| 温湿度丈量精度 | 温度：±0.5℃、湿度：±2％RH |
